Обеспечивает нагрев приточного воздуха в калорифере вентиляционной установки до заданной температуры. Защита калорифера от замерзания — обязательная функция узла.
Узел вентиляции обеспечивает нагрев теплоносителя, поступающего в калорифер приточной вентиляционной установки (ПВУ). Первичный контур — тепловая сеть. Вторичный контур — контур калорифера ПВУ.
Контроллер управления измеряет температуру приточного воздуха после калорифера и управляет расходом теплоносителя через регулирующий клапан Рубикон. При снижении температуры наружного воздуха клапан открывается сильнее, увеличивая подачу тепла.
Это критически важная функция. При замерзании воды в калорифере трубки разрываются и установка выходит из строя. Защита работает следующим образом:
Первичный контур (тепловая сеть) и вторичный контур (калорифер ПВУ) гидравлически разделены пластинчатым теплообменником. Давление тепловой сети не воздействует на калорифер. Применяется на большинстве объектов.
Теплоноситель из тепловой сети напрямую поступает в калорифер ПВУ без теплообменника. Применяется при низком давлении в сети и по согласованию с ТСО. Требует повышенного внимания к защите от замерзания.

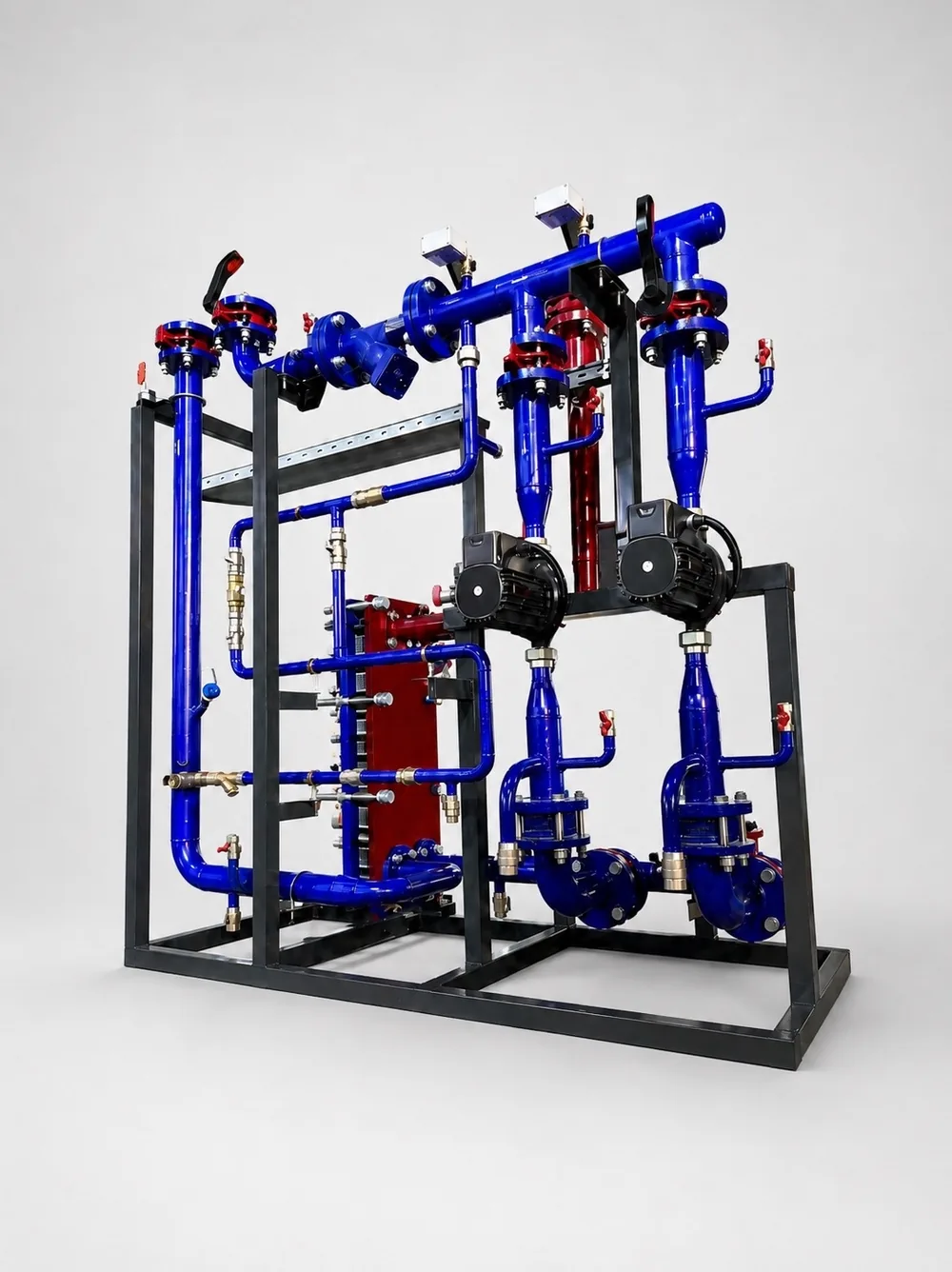

Полный состав узла вентиляции в стандартной поставке БТП Рубикон. Все элементы смонтированы, обвязаны и испытаны на заводе.
Разборный пластинчатый теплообменник — сердце узла вентиляции в независимой схеме. Обеспечивает передачу тепла из тепловой сети в контур калорифера ПВУ без смешивания контуров.
Особенность для вентиляции: теплообменник подбирается с запасом по тепловой мощности — при замерзании клапан полностью открывается и мощность должна быть достаточна для прогрева даже при максимальном морозе.
Регулирующий клапан Рубикон RVF2 с электроприводом RAD управляет расходом теплоносителя в первичном контуре теплообменника. Это главный исполнительный механизм системы автоматического регулирования температуры приточного воздуха.
При срабатывании защиты от замерзания контроллер подаёт сигнал на полное открытие клапана — максимальный поток теплоносителя через теплообменник обеспечивает быстрый прогрев контура калорифера.
Циркуляционные насосы обеспечивают принудительную циркуляцию теплоносителя во вторичном контуре — между теплообменником и калорифером ПВУ.
Критически важная роль в защите от замерзания: насос должен работать непрерывно даже при отсутствии тепловой нагрузки. Остановка насоса при низких температурах наружного воздуха — основная причина замерзания калориферов. В БТП Рубикон насос работает в режиме 24/7 в отопительный период.
Устанавливаются два насоса — рабочий и резервный. При отказе рабочего резервный включается автоматически без остановки подачи тепла в калорифер.
Расширительный бак компенсирует тепловое расширение теплоносителя во вторичном (закрытом) контуре. Объём подбирается по расчёту исходя из объёма теплоносителя в контуре и температурного диапазона.
Предохранительный клапан защищает контур от превышения максимально допустимого давления. Настроен на давление, не превышающее рабочее давление теплообменника и калорифера.
Полный комплект контрольно-измерительных приборов обеспечивает мониторинг параметров теплоносителя и приточного воздуха:
Ключевые преимущества для проектировщиков, монтажников и эксплуатирующих организаций.
Многоуровневая защита калорифера: датчик обратного трубопровода, непрерывная циркуляция насоса, аварийное закрытие воздушной заслонки. Защита настраивается под конкретный объект.
Пластинчатый теплообменник Рубикон производится на собственном заводе. Полный контроль качества, оперативная замена пластин и уплотнений, складской запас ЗИПа.
Узел вентиляции управляется контроллером управления БТП. Единая система автоматики — все узлы отопления, ГВС и вентиляции управляются из одного центра.
Узел поставляется в составе БТП полностью смонтированным и испытанным. Монтаж на объекте — только подключение к трубопроводам и электрике.
Теплообменник, клапан и насос подбираются по тепловой мощности, расходу и параметрам теплоносителя конкретной приточной установки. Типовых решений нет — только индивидуальный расчёт.
Разборный теплообменник чистится без демонтажа. Насосы WellMIX имеют широкую сервисную сеть. Все компоненты стандартизированы — замена без длительного ожидания.
Ответы на вопросы инженеров и проектировщиков по узлу вентиляции БТП.
Узел вентиляции — четвёртый из четырёх основных узлов блочного теплового пункта.
Укажите параметры вашего объекта — инженер рассчитает состав и стоимость БТП с узлом вентиляции в течение 1 рабочего дня.
