Узел ввода и учёта тепловой энергии

Первый и обязательный узел любого блочного теплового пункта. Принимает теплоноситель из тепловой сети, защищает оборудование от загрязнений и фиксирует количество потреблённой тепловой энергии для коммерческих расчётов с теплоснабжающей организацией.

Смотреть состав → 📞 Консультация
✓ Входит в стандартную поставку БТП ✓ Теплосчётчик в комплекте ✓ Узел подпитки в составе ✓ Согласно ФЗ-261

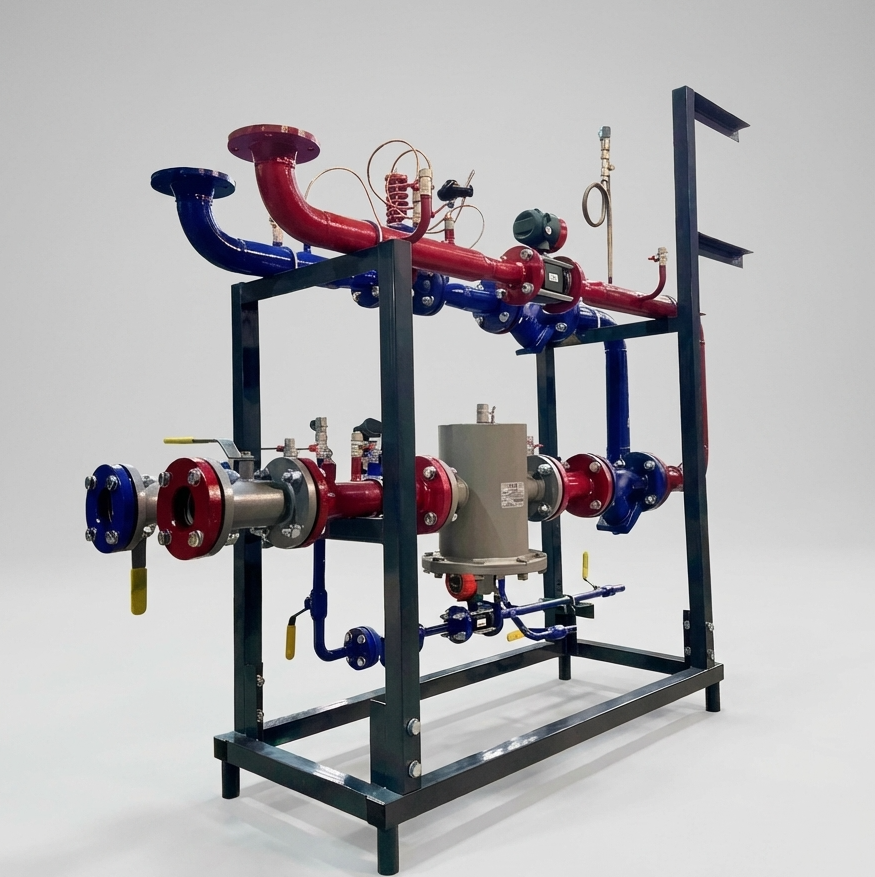

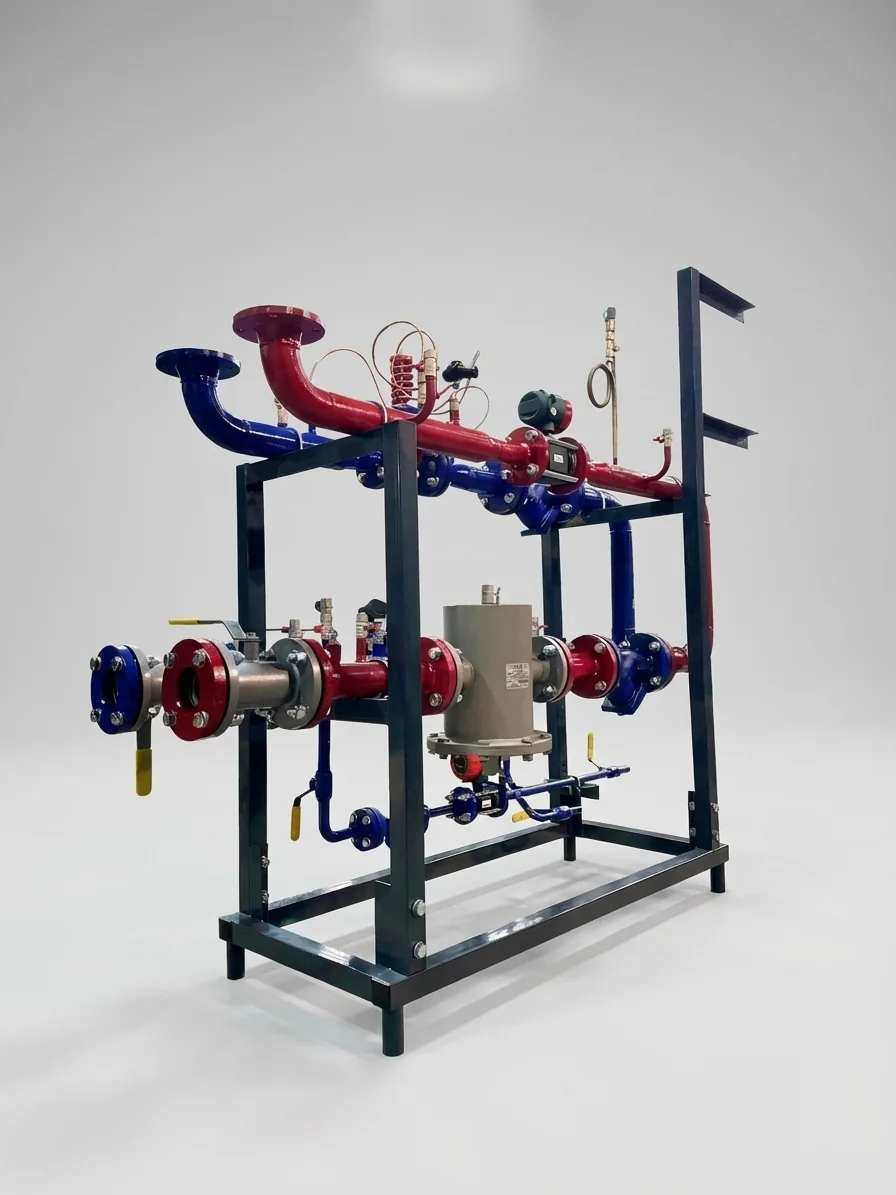

Узел ввода и учёта тепла БТП Рубикон
Назначение

Зачем нужен узел ввода тепла

Узел ввода решает три принципиальные задачи — без него ни один блочный тепловой пункт не может работать в правовом и техническом отношении.

🚪

Ввод теплоносителя в здание

Обеспечивает физическое подключение внутренней системы теплопотребления здания к централизованной тепловой сети. Включает запорную арматуру для полного отключения при плановых или аварийных работах на любом из узлов БТП.

🔍

Защита оборудования от загрязнений

Теплоноситель из городских тепловых сетей содержит механические взвеси, окалину и магнитные частицы от коррозии трубопроводов. Грязевой и магнитный фильтры задерживают эти загрязнения и предохраняют теплообменники, расходомеры и клапаны от преждевременного износа.

📊

Коммерческий учёт тепловой энергии

Теплосчётчик фиксирует фактически потреблённое количество тепла в Гкал. Данные используются для расчётов с теплоснабжающей организацией — здание платит только за реально потреблённое тепло, а не по нормативу. Требование обязательного учёта закреплено в ФЗ-261.

Федеральный закон

Коммерческий учёт тепла — требование закона

Согласно Федеральному закону № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности» все здания площадью свыше 50 м² обязаны иметь приборы коммерческого учёта тепловой энергии. Эксплуатация теплового пункта без узла учёта влечёт расчёт по нормативу потребления, который, как правило, превышает фактическое потребление на 20–40%.

Узел учёта тепловой энергии подлежит обязательному согласованию с теплоснабжающей организацией и поверке приборов учёта в соответствии с Правилами коммерческого учёта тепловой энергии (Приказ Минстроя № 99/пр). Рубикон поставляет узел учёта с комплектом документации для согласования с теплоснабжающей организацией.

Подробный состав

Каждый элемент узла ввода — и зачем он нужен

Рубикон включает в стандартную поставку полный комплект узла ввода и учёта. Ниже — описание каждого компонента: назначение, принцип работы, технические характеристики.

1
Запорная арматура

Шаровые краны на подаче и обратке

На вводе в БТП устанавливается по одному шаровому крану на подающем (Т1) и обратном (Т2) трубопроводах. Это первые элементы, которые встречает теплоноситель, поступающий из тепловой сети.

Назначение: полное отключение здания от тепловой сети при проведении технического обслуживания, ремонте или замене оборудования внутри БТП, а также при аварийном отключении по команде теплоснабжающей организации.

Требования: шаровые краны должны обеспечивать полное перекрытие потока (запорные, а не регулирующие). В БТП Рубикон применяются краны с фиксацией положения «открыто/закрыто» для исключения самопроизвольного перемещения рукоятки.

Рабочее давление
до PN 16 (16 бар)
Температура среды
до 150°C
Материал корпуса
Нержавеющая сталь / латунь
Присоединение
Фланцевое или муфтовое

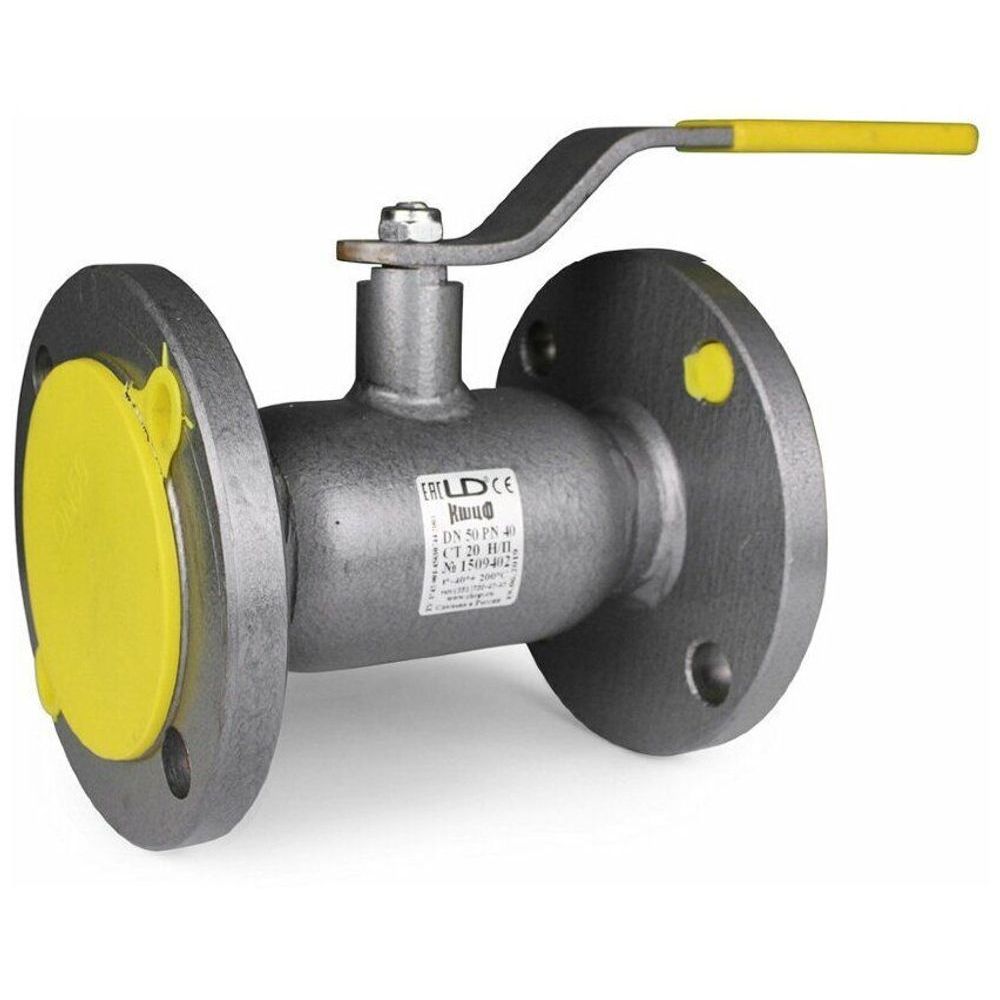

Шаровые краны запорной арматуры БТП
2
Защита оборудования

Грязевой фильтр и магнитный фильтр

Устанавливаются непосредственно после запорной арматуры на подающем трубопроводе — до расходомера и теплообменника. Это ключевой элемент защиты всего дорогостоящего оборудования БТП.

Грязевой (сетчатый) фильтр задерживает механические взвеси — частицы окалины, песок, фрагменты прокладок, — которые присутствуют в теплоносителе любой городской тепловой сети. Сетка фильтра изготавливается из нержавеющей стали с размером ячейки 0,5–1,0 мм.

Магнитный фильтр улавливает ферромагнитные частицы — продукты коррозии стальных трубопроводов тепловой сети. Эти частицы невидимы невооружённым глазом, но при попадании в расходомер или теплообменник вызывают преждевременный износ и снижение точности измерений.

Почему важно не пренебрегать фильтрами: замена пластин теплообменника из-за абразивного износа обходится в 3–5 раз дороже, чем плановое обслуживание фильтров. Промывка грязевика рекомендуется 1–2 раза в год.

Размер ячейки сетки
0,5–1,0 мм
Материал сетки
Нержавеющая сталь AISI 304
Промывка
Без снятия с трубопровода
Магнитный вкладыш
Неодимовый магнит

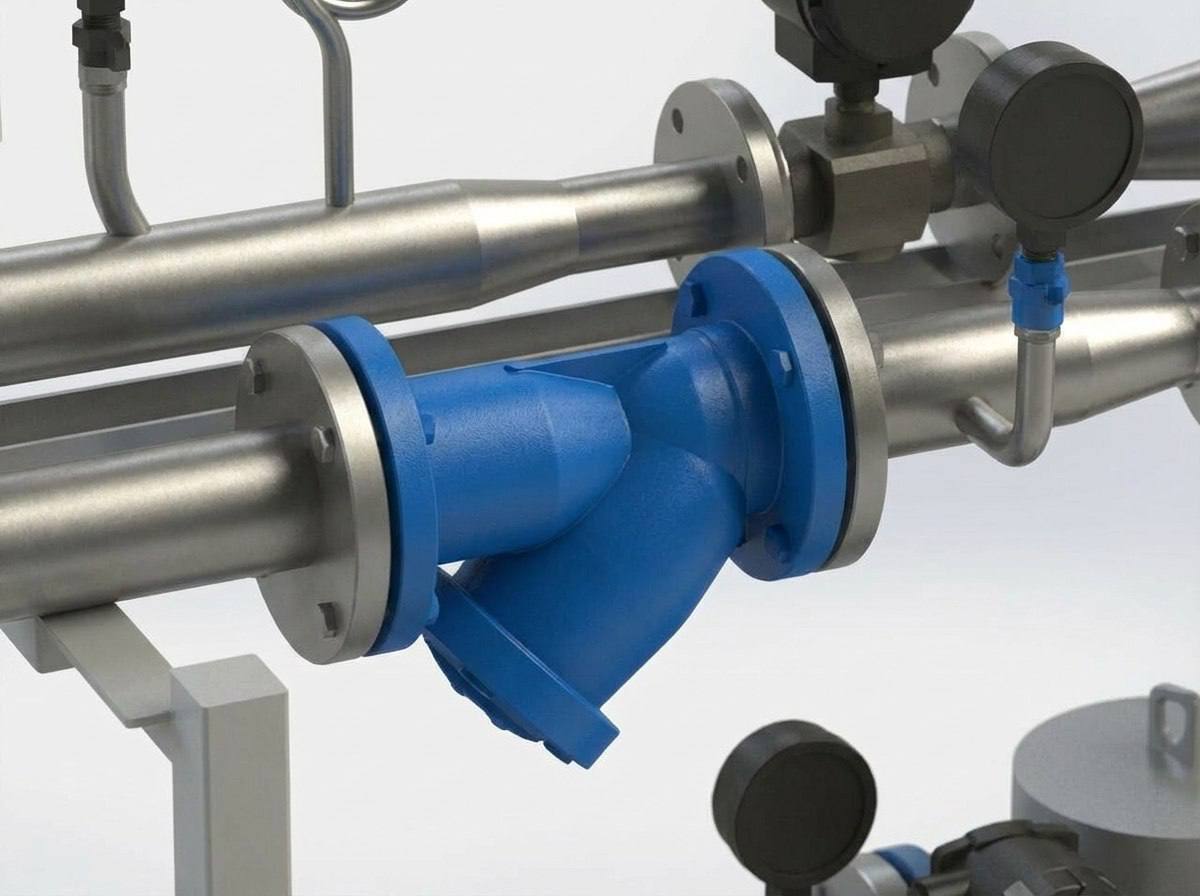

Грязевой и магнитный фильтр БТП
3
Измерение расхода

Расходомер: электромагнитный или ультразвуковой

Расходомер измеряет объёмный расход теплоносителя и передаёт сигнал в вычислитель теплосчётчика. Это один из ключевых первичных преобразователей системы коммерческого учёта.

Электромагнитный расходомер

Работает по принципу электромагнитной индукции: движущийся проводящий теплоноситель создаёт ЭДС в поперечном магнитном поле, величина которой пропорциональна скорости потока. Требует врезки в трубопровод.

Преимущества: высокая точность (±0,5–1%), стабильность показаний при загрязнённом теплоносителе, нет движущихся частей и механического износа. Рекомендуется для большинства объектов с типовым качеством воды городских теплосетей.

Ультразвуковой расходомер

Измеряет скорость потока по времени прохождения ультразвукового сигнала между излучателями. Может монтироваться накладным способом — без врезки в трубопровод.

Преимущества: монтаж без остановки работы теплосети, отсутствие гидравлического сопротивления. Рекомендуется при высоком качестве теплоносителя и при реконструкции действующих систем учёта без остановки теплоснабжения.

Погрешность измерения
±0,5–1% от значения
Диапазон диаметров
DN 15–300 мм
Температура среды
до 150°C
Интерфейс
RS-485, Modbus, M-Bus

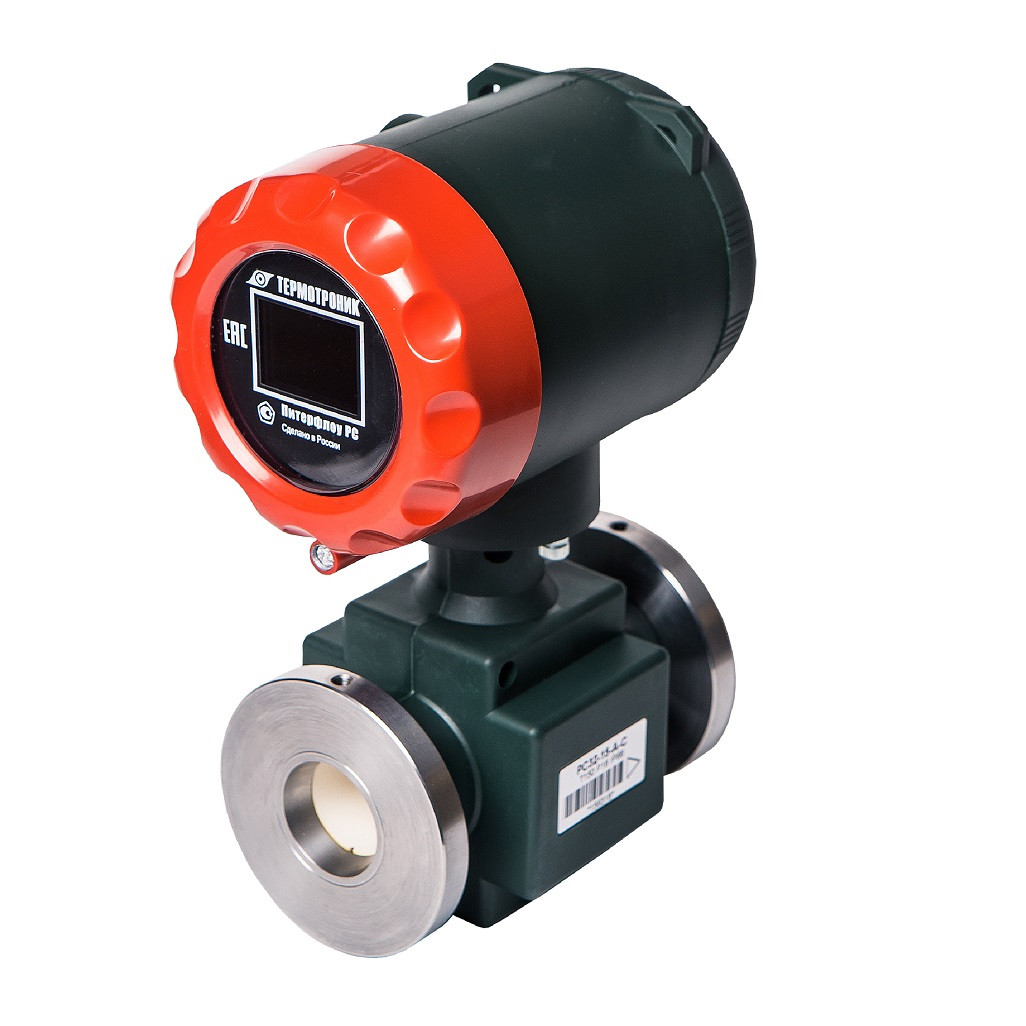

Электромагнитный расходомер БТП
4
Измерение параметров

Датчики температуры и давления

Для расчёта количества тепловой энергии теплосчётчику необходимо знать разность температур между подачей и обраткой — именно эта разность температур при известном расходе определяет тепловую мощность. Датчики давления контролируют гидравлический режим на вводе.

Термопреобразователи сопротивления (ТПС)

Устанавливаются в гильзы на подающем (Т1) и обратном (Т2) трубопроводах в виде парного комплекта. Передают сигнал в вычислитель теплосчётчика. Применяются платиновые термопреобразователи класса точности B или А (±0,3°C).

Важно: термопреобразователи для коммерческого учёта должны быть подобраны и поверены в паре — это требование Правил учёта тепловой энергии.

Датчики (преобразователи) давления

Измеряют давление теплоносителя на подаче и обратке. Данные используются для контроля гидравлического режима, диагностики состояния системы и сигнализации при отклонении давления от допустимых пределов.

Тип датчика температуры
Pt100 / Pt500 / Pt1000
Класс точности
Класс B (±0,3°C)
Диапазон измерения
0–150°C
Давление, датчик
0–25 бар

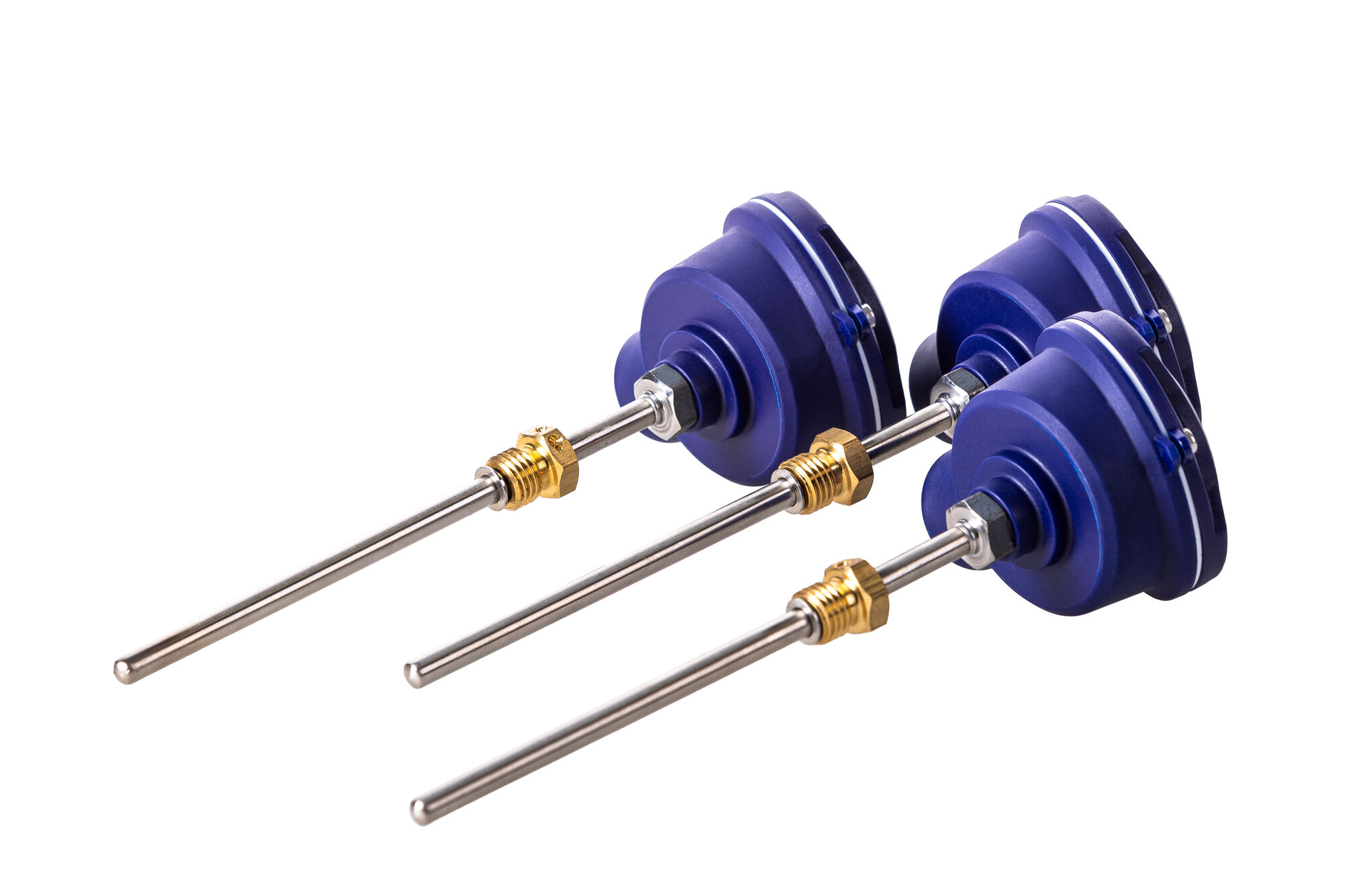

Датчики температуры и давления БТП
5
Коммерческий учёт · В комплекте

Теплосчётчик-вычислитель

Вычислитель — «мозг» узла учёта тепловой энергии. Принимает сигналы от расходомера, датчиков температуры и давления, вычисляет потреблённое количество тепловой энергии в Гкал и накапливает архив данных.

Формула расчёта тепловой энергии:

Q = G × (T₁ − T₂) × c

где Q — количество тепла (Гкал), G — расход теплоносителя (т/ч), T₁ — температура подачи (°C), T₂ — температура обратки (°C), c — удельная теплоёмкость воды (≈ 1 ккал/кг·°C).

Что фиксирует теплосчётчик:

  • Суммарное потребление тепловой энергии нарастающим итогом (Гкал)
  • Часовые и суточные архивы потребления
  • Температуру теплоносителя на подаче и обратке
  • Расход теплоносителя (т/ч, м³/ч)
  • Давление в подающем и обратном трубопроводах
  • Время работы и нештатные ситуации (коды ошибок)

Теплосчётчик в составе БТП Рубикон включён в стандартную поставку и согласован с теплоснабжающими организациями. Поставляется с паспортом, свидетельством о поверке и комплектом документации для сдачи в эксплуатацию.

Класс точности
Класс 2 по ГОСТ Р ЕН 1434
Архив данных
Часовой, суточный, месячный
Интерфейс передачи данных
RS-485, M-Bus, Modbus RTU
Межповерочный интервал
4 года

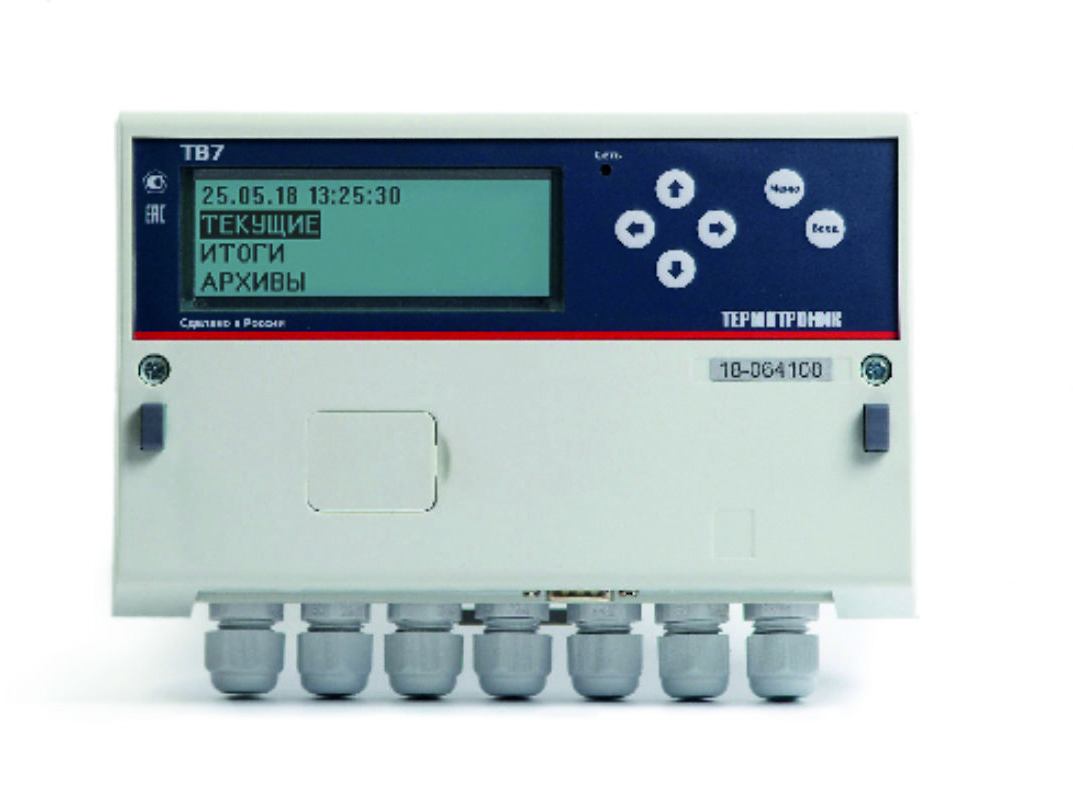

Теплосчётчик вычислитель в БТП
6
Местный контроль

Манометры и термометры местные

В дополнение к электронным датчикам давления и температуры в узле ввода устанавливаются местные показывающие приборы — манометры и термометры. Они позволяют оперативно оценить параметры теплоносителя визуально, без подключения к системе автоматики.

Манометры устанавливаются на подающем и обратном трубопроводах. По разности показаний манометров оценивается перепад давления на вводе — важный параметр для диагностики состояния тепловой сети и гидравлического режима БТП.

Термометры биметаллические показывают температуру теплоносителя непосредственно на месте, без необходимости обращаться к контроллеру. Незаменимы при первичном пуске, промывке и регулировке системы.

Местные приборы являются обязательным требованием Правил технической эксплуатации тепловых энергоустановок (ПТЭ ТЭ) и включаются в состав каждого БТП Рубикон.

Манометр, диапазон
0–16 бар (0–25 бар)
Класс точности манометра
1,5
Термометр, диапазон
0–150°C
Погружная гильза
Нержавеющая сталь

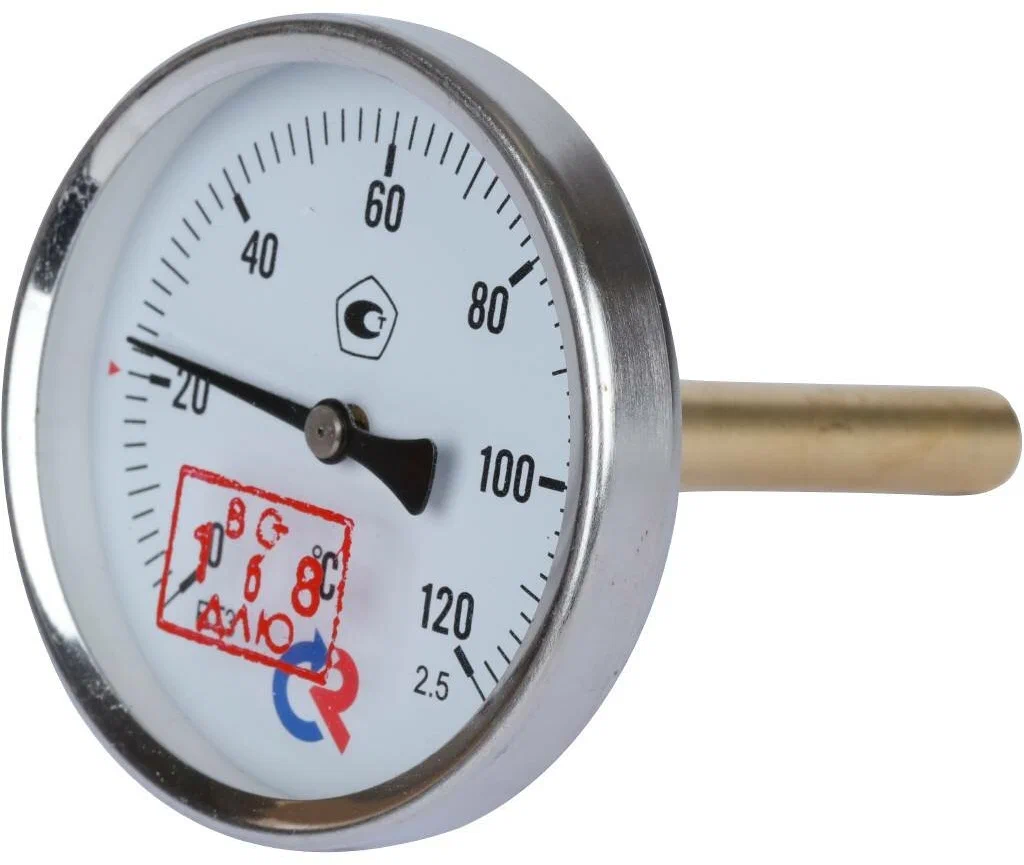

Манометры и термометры местные БТП
7
Опционально

Клапан перепада давления (регулятор DP)

Клапан перепада давления — регулятор, который поддерживает постоянный перепад давления между подающим и обратным трубопроводами на вводе в БТП. Устанавливается в узле ввода при повышенном или нестабильном давлении в тепловой сети.

Когда необходим: если давление в тепловой сети нестабильно или значительно превышает расчётное рабочее давление внутренних систем здания. Особенно актуально для объектов, подключённых к тепловым сетям с давлением выше 6–8 бар, а также при наличии требования теплоснабжающей организации об ограничении перепада давления на вводе.

Принцип работы: клапан автоматически дросселирует поток теплоносителя, поддерживая заданный перепад давления (ΔP) между Т1 и Т2 независимо от изменений давления в магистральной сети. Это обеспечивает стабильную работу регулирующих клапанов в узлах отопления и ГВС — они рассчитаны на определённый перепад давления, и его колебания ухудшают качество регулирования.

Дополнительная функция: защита оборудования БТП от гидроударов при резких изменениях давления в тепловой сети (включение/отключение насосных станций, переключения задвижек на ЦТП).

Тип
Регулятор перепада давления (прямого действия)
Диапазон настройки ΔP
0,05–0,6 МПа
Рабочее давление
до PN 16 / PN 25
Наличие в БТП
По требованию ТУ или проекта

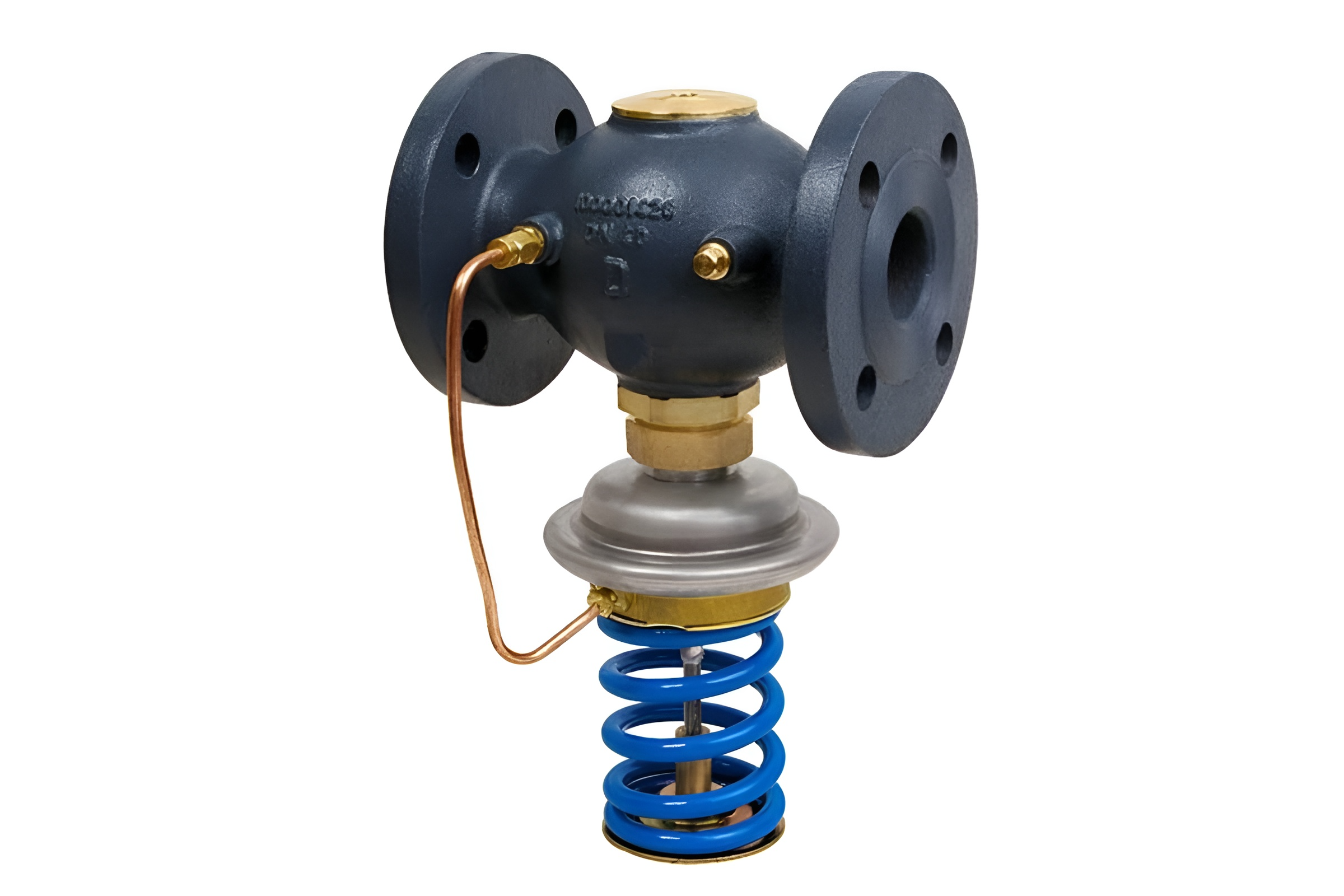

Клапан перепада давления регулятор DP БТП
8
В составе узла ввода

Узел подпитки вторичного контура

Узел подпитки предназначен для автоматического восполнения потерь теплоносителя во вторичном (внутреннем) замкнутом контуре БТП — системе отопления здания. В замкнутых системах объём теплоносителя неизбежно уменьшается из-за микроутечек через уплотнения насосов, арматуры и расширительных баков, а также при проведении технических работ.

Что происходит без подпитки: давление во вторичном контуре падает ниже минимально допустимого. Контроллер управления фиксирует аварийный сигнал и отключает циркуляционные насосы для предотвращения их работы «всухую». Здание остаётся без отопления до ручного восстановления давления.

Состав узла подпитки:

  • Регулятор давления подпитки — поддерживает постоянное давление в точке подпитки на уровне 0,05–0,15 МПа выше атмосферного (или по проектному заданию)
  • Обратный клапан — предотвращает обратный ток теплоносителя из вторичного контура в тепловую сеть
  • Запорный вентиль — для отключения подпитки при обслуживании
  • Счётчик подпитки (опционально) — учёт объёма подпиточной воды при требовании теплоснабжающей организации

Источник подпиточной воды: в большинстве схем подпитка осуществляется из подающего трубопровода тепловой сети (Т1) через редуктор давления. В системах с закрытой схемой теплоснабжения — из холодного водопровода через подогреватель.

Давление подпитки
По проекту, обычно 0,2–0,4 МПа
Регулятор давления
Прямого действия, без электроники
Обратный клапан
Пружинный, нержавеющая сталь
Автоматизация
Контроль низкого давления — контроллер управления

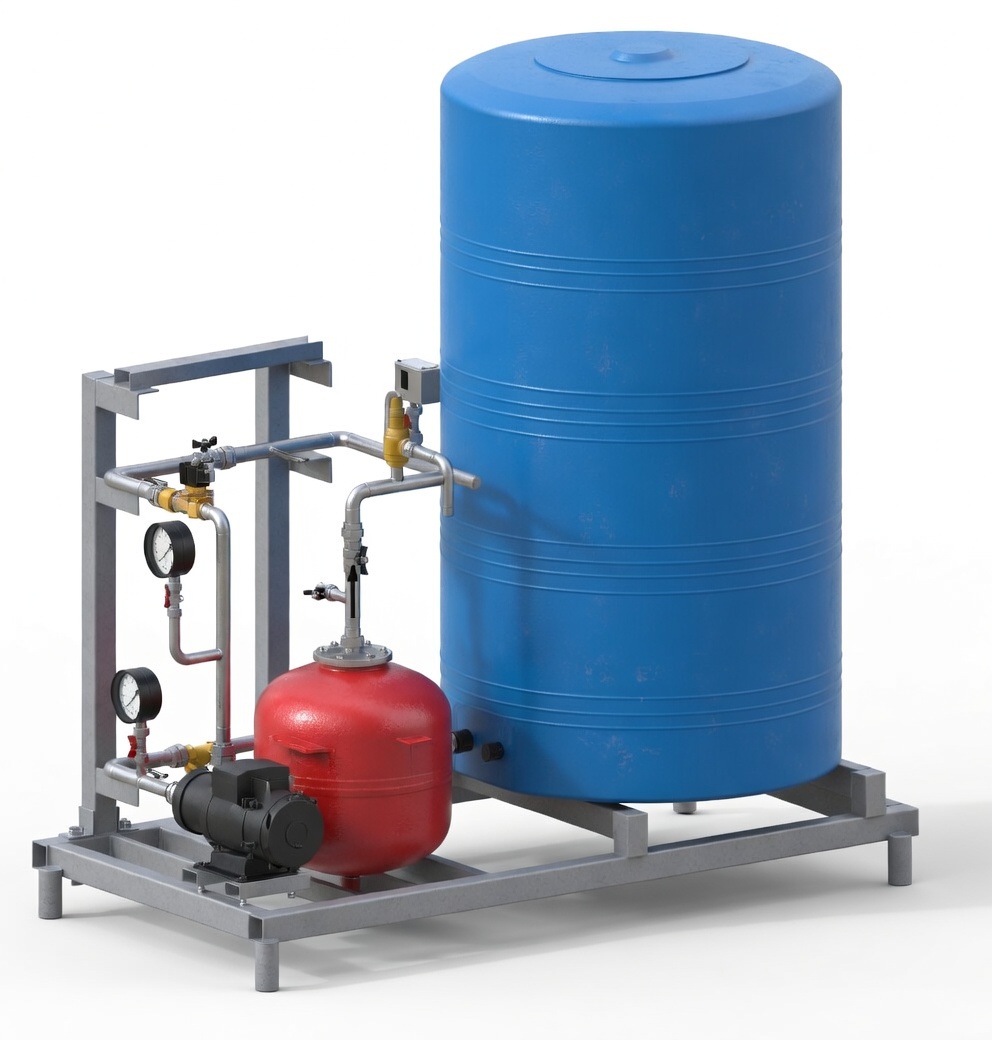

Узел подпитки вторичного контура БТП
Принцип работы

Движение теплоносителя через узел ввода

Теплоноситель из тепловой сети последовательно проходит через все элементы узла — от запорной арматуры до вычислителя учёта

ПОДАЮЩИЙ ТРУБОПРОВОД Т1 (тепловая сеть → БТП)

🌊
Тепловая сеть
Т1, до 150°C
🔒
Шаровой кран
Запорная арматура
🔍
Грязевик + Магн. фильтр
Очистка теплоносителя
Расходомер
Измерение расхода
🌡️
Датчик T₁
Температура подачи
🔧
Узлы БТП
Отопление, ГВС, вент.

ОБРАТНЫЙ ТРУБОПРОВОД Т2 (БТП → тепловая сеть)

🌊
Тепловая сеть
Т2, обратка
🔒
Шаровой кран
Запорная арматура
Расходомер T2
Расход обратки
🌡️
Датчик T₂
Температура обратки
🔧
Узлы БТП
Возврат теплоносителя
⚖️ Клапан перепада давления (опц.)
Стабилизирует ΔP на вводе → защита от гидроударов
💧 Узел подпитки
Т1 → регулятор давления → обратный клапан → вторичный контур
📊 Теплосчётчик-вычислитель
Получает данные от расходомера и обоих датчиков температуры → вычисляет Q = G × (T₁ − T₂) × c → записывает в архив → передаёт в систему диспетчеризации
Вопросы и ответы

Часто задаваемые вопросы

Вопросы от инженеров, эксплуатационщиков и проектировщиков по узлу ввода и учёта тепла.

Да, обязателен. Согласно Федеральному закону № 261-ФЗ «Об энергосбережении» все здания обязаны оснащаться приборами коммерческого учёта тепловой энергии. Требование распространяется на все здания с потреблением тепловой энергии свыше установленного порога. Исключения крайне редки и должны быть согласованы с органами государственного надзора.

Эксплуатация теплового пункта без узла учёта приводит к расчётам по нормативу, который обычно на 20–40% превышает фактическое потребление. Установка теплосчётчика окупается в среднем за 1–2 отопительных сезона за счёт оплаты только фактически потреблённого тепла.

Электромагнитный расходомер — предпочтительный выбор для большинства объектов с централизованным теплоснабжением. Требует врезки в трубопровод, но обеспечивает высокую точность (±0,5–1%) и стабильно работает при загрязнённом теплоносителе, характерном для городских тепловых сетей. Нет движущихся частей — минимальный износ.

Ультразвуковой расходомер монтируется накладным способом (без врезки) — это удобно при реконструкции действующих тепловых пунктов без остановки теплоснабжения. Также применяется при высоком качестве теплоносителя.

Выбор конкретного типа расходомера для коммерческого учёта согласовывается с теплоснабжающей организацией при разработке проекта узла учёта.

Рекомендуемое регламентное обслуживание узла ввода:

  • Грязевой фильтр: промывка 1–2 раза в год (в конце и начале отопительного сезона). Промывка выполняется без снятия с трубопровода через дренажный вентиль.
  • Магнитный фильтр: очистка магнитного вкладыша 1 раз в год. Извлекается вручную.
  • Теплосчётчик: государственная поверка 1 раз в 4 года. Выполняется в аккредитованных метрологических центрах.
  • Датчики температуры и давления: проверка показаний и визуальный осмотр 1 раз в год при плановом ТО.

Документы о проведённом обслуживании фиксируются в паспорте узла учёта тепловой энергии.

Да. Согласно Правилам коммерческого учёта тепловой энергии (Приказ Минстроя и ЖКХ РФ № 99/пр), проект узла учёта тепловой энергии подлежит обязательному согласованию с теплоснабжающей организацией до монтажа оборудования.

Рубикон поставляет узел учёта с полным комплектом технической документации, необходимой для согласования: принципиальная схема узла учёта, паспорта на теплосчётчик и расходомер, свидетельства о поверке. По запросу оказываем техническое сопровождение при согласовании с теплоснабжающей организацией.

При отказе или нештатной работе теплосчётчика расчёты с теплоснабжающей организацией переходят на договорную (расчётную) нагрузку — как правило, это максимальная нагрузка из договора теплоснабжения, которая выше фактического потребления.

Теплосчётчик-вычислитель в составе БТП Рубикон фиксирует все нештатные ситуации кодами ошибок в архиве с метками времени — это позволяет точно определить период нештатной работы при урегулировании расчётов. Вычислитель продолжает архивировать данные при отказе отдельных первичных преобразователей, переключаясь на резервные алгоритмы расчёта.

Клапан перепада давления (регулятор DP) устанавливается в узле ввода, когда давление в тепловой сети нестабильно или превышает расчётное рабочее давление внутренних систем здания. Он поддерживает постоянный перепад давления между подачей и обраткой на вводе в БТП.

Зачем это важно: регулирующие клапаны Рубикон в узлах отопления и ГВС рассчитаны на определённый перепад давления — если он колеблется, клапаны работают нестабильно, нарушается регулирование температуры. Клапан DP устраняет эту проблему, фиксируя ΔP на заданном уровне независимо от изменений в тепловой сети.

Кроме того, регулятор DP защищает оборудование БТП от гидравлических ударов при резких изменениях давления в магистральной сети. Необходимость установки клапана определяется при проектировании на основании параметров тепловой сети и требований теплоснабжающей организации.

Узел подпитки восполняет потери теплоносителя во вторичном (внутреннем) замкнутом контуре БТП — системе отопления здания. Даже в исправной системе теплоноситель постепенно убывает через микроутечки в уплотнениях насосов, арматуры и расширительных баков.

Без узла подпитки: давление во вторичном контуре снижается, контроллер фиксирует аварийный сигнал и отключает насосы. Здание остаётся без отопления. Персонал вынужден вручную доливать теплоноситель и восстанавливать давление.

С узлом подпитки: регулятор давления автоматически поддерживает давление в контуре на заданном уровне, подавая теплоноситель из подающего трубопровода тепловой сети. Процесс происходит автоматически, без участия персонала. Обратный клапан исключает попадание загрязнений из вторичного контура обратно в тепловую сеть.

Узел подпитки входит в состав узла ввода БТП Рубикон для всех схем с независимым подключением отопления.

Да. Теплосчётчик в составе БТП Рубикон оснащён цифровыми интерфейсами RS-485, M-Bus или Modbus RTU для передачи данных в системы диспетчеризации и АСКУТ (автоматизированные системы коммерческого учёта тепла). Это позволяет:

  • Снимать показания дистанционно без выхода на объект
  • Получать суточные и часовые архивы потребления в цифровом формате
  • Передавать данные напрямую в биллинговую систему теплоснабжающей организации
  • Настраивать автоматические оповещения при нештатных режимах

При необходимости возможна интеграция с SCADA-системами и облачными платформами мониторинга теплопотребления.
