Состав БТП · Узел 3 из 6

Узел горячего водоснабжения ГВС

Нагревает холодную водопроводную воду до санитарной нормы 55–60°C и поддерживает её температуру на постоянном уровне. Одноступенчатая и двухступенчатая схемы. Теплообменник собственного производства Рубикон.

Смотреть состав → 📞 Консультация
✓ Температура 55–60°C (СанПиН) ✓ Одно- и двухступенчатые схемы ✓ Защита от легионеллы

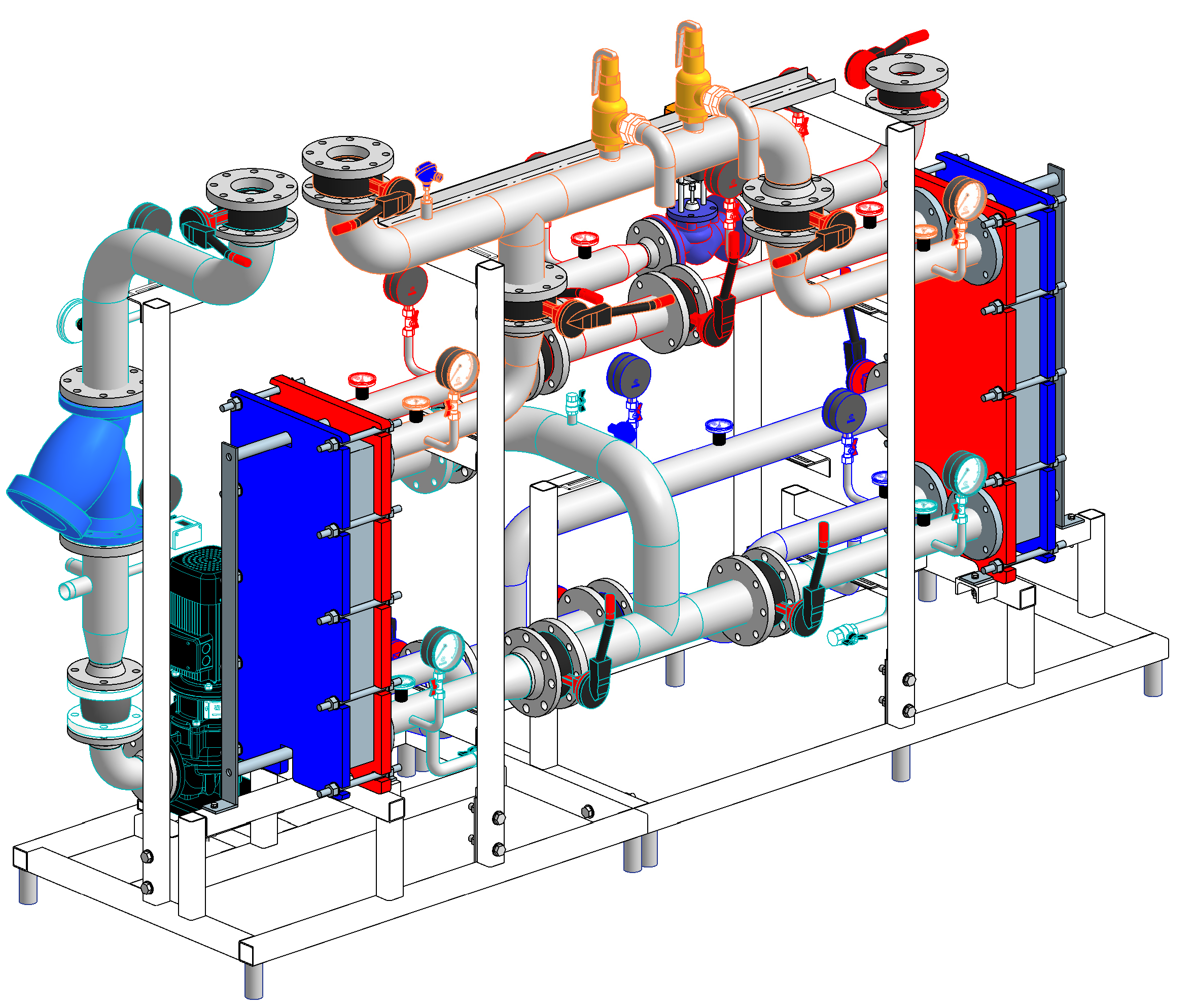

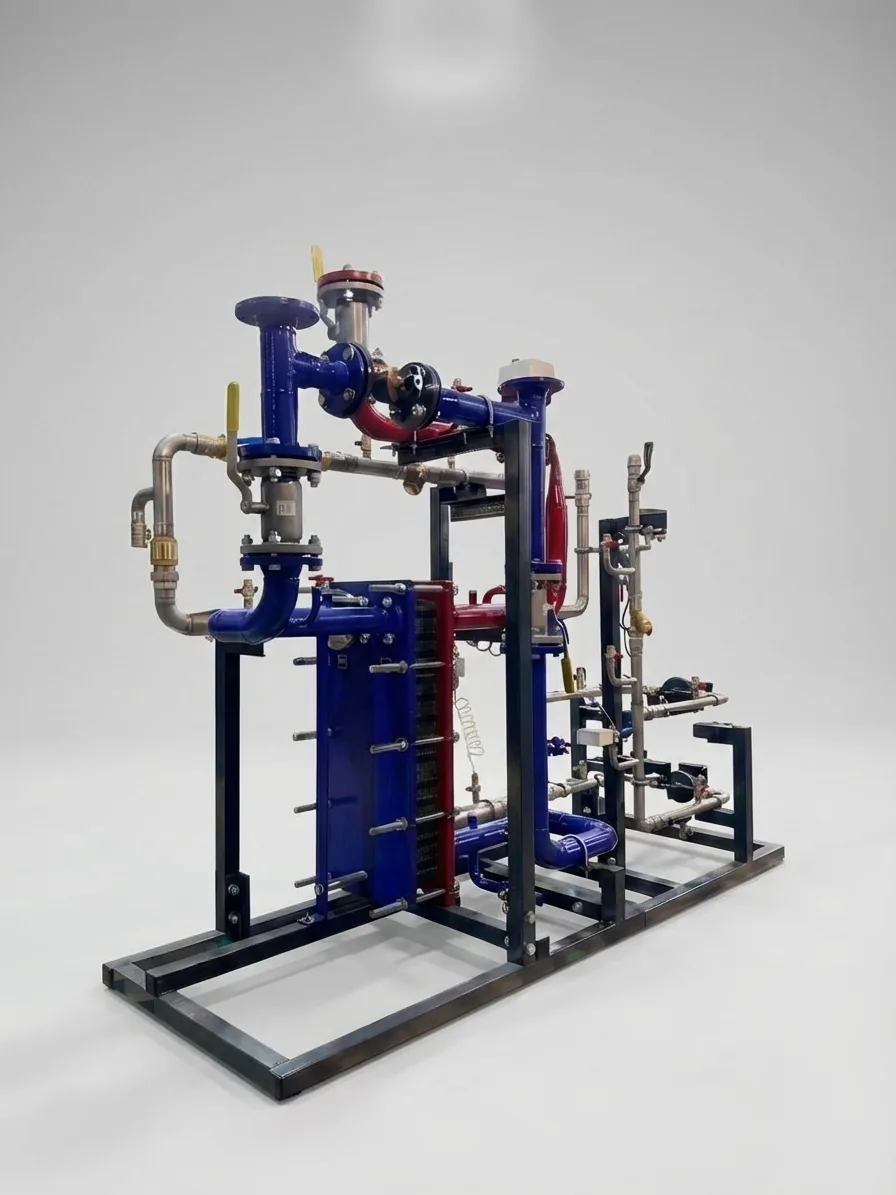

Узел ГВС блочного теплового пункта Рубикон
Нормативные требования

Температура горячей воды — требование СанПиН

Температура горячей воды в точках водоразбора регламентируется федеральным санитарным законодательством. Узел ГВС обеспечивает соответствие этим требованиям в автоматическом режиме.

СанПиН 2.1.3684-21

Почему температура ГВС должна быть именно 55–60°C

Согласно СанПиН 2.1.3684-21 «Санитарно-эпидемиологические требования к содержанию территорий городских и сельских поселений», температура горячей воды в точках водоразбора централизованных систем ГВС должна быть не ниже 60°C и не выше 75°C. На практике узел ГВС в БТП настраивается на поддержание 55–60°C на выходе — с учётом потерь тепла в трубопроводах до точек водоразбора.

Ключевая причина нижнего предела — бактерия Legionella pneumophila. Легионелла активно размножается в воде при температуре 25–45°C. При температуре выше 55°C она погибает в течение нескольких часов, при 60°C — в течение нескольких минут. Система циркуляции ГВС поддерживает температуру воды во всех трубопроводах здания выше этого порога постоянно.

< 55°CОпасная зона — легионелла выживает и размножается
55–60°CРабочая зона — легионелла погибает, норма СанПиН
60–75°CДопустимо по СанПиН, повышенный риск ожогов
> 75°CЗапрещено — опасность ожогов у потребителей
Схемы подключения

Одноступенчатая и двухступенчатая схема ГВС

Рубикон изготавливает узлы ГВС обеих схем. Выбор определяется тепловой нагрузкой ГВС, температурным графиком сети и требованиями к энергоэффективности.

Одноступенчатая Параллельная схема

Холодная водопроводная вода нагревается в одном теплообменнике за счёт тепла подающего трубопровода тепловой сети (Т1). Теплоноситель сети и холодная вода движутся в противотоке через пакет пластин. Нагретая до 55–60°C горячая вода поступает непосредственно к потребителям.

Регулирующий клапан Рубикон управляет расходом теплоносителя Т1 через теплообменник ГВС, поддерживая заданную температуру горячей воды на выходе по сигналу датчика температуры ГВС.

Когда применяется:
Объекты с невысоким потреблением ГВС
Административные и офисные здания
Промышленные объекты с технической горячей водой
Нагрузка ГВС не превышает 30–40% от нагрузки отопления
Двухступенчатая Смешанная схема

Нагрев холодной воды происходит в две последовательные ступени. I ступень — теплообменник подключён к обратному трубопроводу (Т2): холодная вода подогревается за счёт остаточного тепла обратки перед её возвратом в тепловую сеть. II ступень — второй теплообменник подключён к подающему трубопроводу (Т1) и догревает воду до заданной температуры 55–60°C.

Двухступенчатая схема максимально использует тепловой потенциал теплоносителя: обратка возвращается в тепловую сеть с более низкой температурой, что повышает общий КПД системы теплоснабжения и снижает расчётные тепловые нагрузки.

Когда применяется:
Многоквартирные жилые дома с высоким потреблением ГВС
Требование максимальной энергоэффективности
Нагрузка ГВС превышает 40% от нагрузки отопления
Требование низкой температуры обратного теплоносителя

Одноступенчатая схема

Стандарт
Количество теплообменников
1 шт.
Температура обратки в сеть
~60–70°C
Экономия тепла vs нет регулировки
10–15%
Стоимость узла
Ниже
Применение
Офисы, промышленность

Двухступенчатая схема

Энергоэффективная
Количество теплообменников
2 шт.
Температура обратки в сеть
~30–40°C
Экономия тепла vs нет регулировки
20–30%
Стоимость узла
Выше на 15–20%
Применение
МКД, объекты с высоким ГВС
Подробный состав

Каждый элемент узла ГВС

Полный состав узла ГВС в стандартной поставке БТП Рубикон. Все компоненты смонтированы, обвязаны и испытаны на заводе.

1
Собственное производство

Пластинчатый теплообменник ГВС Рубикон

Теплообменник ГВС — ключевой элемент узла. В отличие от теплообменника отопления, он работает с питьевой водой, что предъявляет повышенные требования к материалам контактирующих поверхностей и санитарной чистоте конструкции.

Особенности теплообменника ГВС: пластины изготовлены из нержавеющей стали AISI 316L — с повышенной коррозионной стойкостью к хлорированной водопроводной воде. Уплотнения выполнены из материалов, допущенных к контакту с питьевой водой (NBR Food Grade или EPDM). Разборная конструкция обеспечивает возможность санитарной обработки при необходимости.

В двухступенчатой схеме устанавливаются два теплообменника. Теплообменник I ступени подключён к обратному трубопроводу — он несёт часть тепловой нагрузки и снижает температуру обратки перед возвратом в сеть. Теплообменник II ступени подключён к подающему трубопроводу и обеспечивает догрев воды до 55–60°C.

Материал пластин
AISI 316L (пищевая сталь)
Уплотнения
NBR Food Grade / EPDM
Температура ГВС на выходе
55–60°C
Рабочее давление (ХВС сторона)
до PN 10 (10 бар)
Теплообменник ГВС Рубикон пластинчатый
2
Точное регулирование

Регулирующий клапан с электроприводом Рубикон

Регулирующий клапан управляет расходом теплоносителя первичного контура (тепловой сети) через теплообменник ГВС — и тем самым регулирует количество тепла, передаваемого холодной воде. Получает сигнал управления от контроллера управления по показаниям датчика температуры горячей воды.

Особенность регулирования ГВС: в отличие от отопления, нагрузка ГВС изменяется очень резко и непредсказуемо — от нуля (ночью) до максимума (утренний пик водоразбора). Регулирующий клапан должен обеспечивать быстрый отклик на изменение нагрузки, чтобы температура горячей воды не выходила за пределы 55–60°C ни при резком увеличении, ни при резком снижении расхода.

В двухступенчатой схеме на каждой ступени устанавливается отдельный регулирующий клапан с независимым управлением, что позволяет оптимально распределить нагрузку между ступенями при любых условиях водоразбора.

Серия
Рубикон
Тип регулирования
Количественное
Сигнал управления
0–10 В / 4–20 мА
Время полного хода привода
≤ 30 с
Регулирующий клапан ГВС с электроприводом
3
Контроль температуры

Датчик температуры горячей воды

Датчик температуры ГВС устанавливается на трубопроводе горячей воды после теплообменника (в одноступенчатой схеме) или после теплообменника II ступени (в двухступенчатой). Непрерывно измеряет температуру горячей воды и передаёт сигнал в контроллер управления.

Принцип работы в контуре регулирования: контроллер сравнивает фактическую температуру ГВС (по датчику) с заданным значением уставки (55–60°C). При отклонении — подаёт сигнал на регулирующий клапан для коррекции. Это замкнутый контур автоматического регулирования с обратной связью.

Дополнительная функция — защита от перегрева: при превышении температуры ГВС выше предельного значения (например, 65°C) контроллер полностью закрывает регулирующий клапан и формирует сигнал тревоги. Это предотвращает подачу потребителям воды с опасно высокой температурой.

Для двухступенчатой схемы устанавливаются два датчика: на выходе I ступени (для контроля промежуточной температуры) и на выходе II ступени (для итогового регулирования по заданию).

Тип
Погружной термопреобразователь
Диапазон измерения
0–100°C
Точность
±0,5°C
Материал гильзы
AISI 316 (контакт с питьевой водой)
Датчик температуры ГВС
4
Рабочий + Резервный

Насосы циркуляции ГВС WellMIX

Насосы циркуляции ГВС обеспечивают постоянное движение горячей воды по трубопроводам системы ГВС здания — от теплообменника до точек водоразбора и обратно. Устанавливаются по схеме 1 рабочий + 1 резервный.

Почему циркуляция ГВС обязательна:

  • Комфорт потребителей: горячая вода поступает к кранам мгновенно, без длительного слива холодной. В системе без циркуляции вода в трубах между кранами остывает до температуры окружающей среды.
  • Санитарная безопасность: циркуляция поддерживает температуру воды во всех трубопроводах здания выше 55°C — это ключевое условие уничтожения легионеллы и предотвращения её размножения в застоявшейся воде.
  • Нормативное требование: СП 30.13330.2020 «Внутренний водопровод и канализация зданий» обязывает предусматривать систему циркуляции ГВС в жилых и общественных зданиях высотой 4 этажа и более.

Автоматическое резервирование: при отказе рабочего насоса контроллер управления немедленно переключается на резервный. Остановка циркуляции опасна — вода в трубах быстро остывает ниже санитарного порога 55°C.

Производитель
WellMIX (Россия)
Схема установки
1 рабочий + 1 резервный
Температура среды
до 90°C
Переключение на резерв
Автоматическое
Насосы циркуляции ГВС WellMIX
5
Поддержание уставки

Регулятор температуры ГВС

В системах с независимым источником тепла для ГВС или при необходимости точного поддержания температуры горячей воды на обратном трубопроводе циркуляции дополнительно устанавливается регулятор температуры ГВС — термостатический клапан или регулятор прямого действия.

Назначение: поддерживать температуру горячей воды в обратном трубопроводе циркуляции не ниже 50°C. Если вода в циркуляционном контуре остывает ниже этого значения — регулятор открывает подачу горячей воды из теплообменника в циркуляционный контур для его подогрева.

Принцип работы: термочувствительный элемент измеряет температуру воды в точке установки. При снижении ниже уставки — клапан открывается и часть горячей воды из теплообменника подмешивается в циркуляционный контур. При достижении заданной температуры — клапан закрывается. Регулятор прямого действия работает без электропитания и внешнего управляющего сигнала.

Тип
Термостатический, прямого действия
Уставка
50–60°C (настраивается)
Электропитание
Не требуется
Материал
Латунь / нержавеющая сталь
Регулятор температуры ГВС термостатический
6
Защита системы

Обратный клапан

Обратный клапан устанавливается на линии холодной воды перед входом в теплообменник ГВС и на трубопроводе циркуляции. Предотвращает обратный ток воды при изменении давления в системе водоснабжения.

Зачем нужен на вводе ХВС: при снижении давления в трубопроводе холодной воды (плановое или аварийное отключение водоснабжения) без обратного клапана горячая вода из теплообменника будет перетекать обратно в систему холодного водоснабжения. Это приведёт к загрязнению ХВС горячей водой, а при возобновлении подачи ХВС — к гидроудару.

На циркуляционном трубопроводе: обратный клапан предотвращает обратный ток циркуляционной воды через насос при его остановке или в момент переключения между рабочим и резервным насосами.

В составе узла ГВС БТП Рубикон применяются пружинные обратные клапаны из нержавеющей стали — допущенные к контакту с питьевой водой согласно ГОСТ и санитарным требованиям.

Тип
Пружинный, межфланцевый
Материал корпуса
Нержавеющая сталь AISI 316
Давление открытия
0,03–0,05 МПа
Контакт с питьевой водой
Допущен
Обратный клапан узла ГВС
7
Безопасность

Предохранительный клапан ГВС

Предохранительный клапан устанавливается на трубопроводе горячей воды и защищает систему от недопустимого роста давления. На стороне горячей воды давление может повышаться при нагреве воды в «тупиковых» участках системы ГВС — там, где циркуляция временно прекращается (например, при закрытых кранах у потребителей).

Механизм возникновения давления при нагреве: горячая вода, запертая в участке трубопровода без возможности расширения, при дальнейшем нагреве резко повышает давление — вода практически несжимаема. Если давление превысит рабочее давление водопровода или теплообменника, возможно разрушение элементов системы.

Предохранительный клапан ГВС настраивается на уставку, соответствующую максимально допустимому давлению в системе горячего водоснабжения здания — как правило, 6–10 бар. Патрубок сброса выводится в канализацию через воронку с видимым разрывом.

Уставка срабатывания
6–10 бар (по проекту)
Материал
Латунь / нержавеющая сталь
Контакт с питьевой водой
Допущен
Сброс
В канализацию через воронку
Предохранительный клапан ГВС
8
Местный контроль

Термометры и манометры местные

На трубопроводах холодной воды (вход) и горячей воды (выход) устанавливаются местные показывающие приборы для визуального контроля без обращения к системе автоматики.

Термометры показывают температуру холодной воды на входе и горячей воды на выходе теплообменника. По разности показаний оперативно определяется, нормально ли работает теплообменник ГВС. Если разница температур меньше ожидаемой — возможное загрязнение теплообменника или недостаточный расход теплоносителя.

Манометры показывают давление в трубопроводах холодной воды и горячей воды. Значительный перепад давления на теплообменнике (разница показаний манометров на входе и выходе одного контура) сигнализирует о загрязнении теплообменника и необходимости его промывки.

Термометр, диапазон
0–100°C
Манометр, диапазон
0–10 бар
Материал, ХВС/ГВС
Нержавеющая сталь
Класс точности
1,5
Манометры и термометры узла ГВС
Вопросы и ответы

Часто задаваемые вопросы по узлу ГВС

Вопросы от проектировщиков, инженеров эксплуатации и специалистов ЖКХ.

Нижний предел 55–60°C обусловлен санитарными требованиями к безопасности воды. Бактерия Legionella pneumophila — возбудитель болезни легионеров, тяжёлой формы пневмонии — активно размножается в воде при температуре 25–45°C. Поддержание температуры ГВС выше 55°C уничтожает легионеллу и предотвращает её накопление в трубопроводах.

Требование закреплено в СанПиН 2.1.3684-21 и обязательно для всех систем централизованного ГВС. Снижение температуры ГВС ниже 55°C, даже кратковременное, создаёт санитарный риск.

Верхний предел 75°C установлен из соображений безопасности потребителей — исключение риска ожогов. Оптимальный рабочий диапазон 55–60°C на выходе из теплообменника с учётом потерь тепла в трубопроводах до потребителей.

Одноступенчатая схема проще, дешевле и подходит, когда нагрузка ГВС относительно невысока — например, административные здания, офисы, промышленные объекты с небольшим водопотреблением. Нагрузка ГВС не превышает 30–40% от нагрузки отопления.

Двухступенчатая схема оправдана при высокой нагрузке ГВС — жилые многоквартирные дома, гостиницы, спортивные объекты. Двухступенчатая схема снижает температуру обратного теплоносителя на 15–25°C по сравнению с одноступенчатой, что повышает КПД системы теплоснабжения. Экономия тепловой энергии на нагреве ГВС — 10–20%, что при значительных объёмах водопотребления окупает разницу в стоимости узла за 1–3 отопительных сезона.

Конкретный выбор схемы — задача теплового расчёта. Инженер Рубикон выполнит расчёт бесплатно по параметрам вашего объекта.

Насос циркуляции обеспечивает непрерывное движение горячей воды по трубопроводам системы ГВС здания — даже когда никто из жильцов не пользуется горячей водой.

Без циркуляции:

  • Вода в трубах между теплообменником и кранами остывает до температуры воздуха в подвале или шахте — 15–20°C. Перед получением горячей воды потребитель вынужден сливать от нескольких секунд до нескольких минут холодной воды — особенно критично в высотных зданиях.
  • Застоявшаяся вода при температуре ниже 55°C — идеальная среда для размножения легионеллы.
  • Периодические включения и выключения подачи горячей воды создают температурные циклы в трубопроводах, ускоряющие коррозию.

Циркуляция поддерживает горячую воду в постоянном движении и температуру на уровне 50–55°C во всей разводке здания — потребитель получает горячую воду практически мгновенно.

Периодичность промывки зависит от качества воды в системе водоснабжения. В большинстве городов России промывка теплообменника ГВС рекомендуется раз в 2–3 года. При жёсткой воде (характерно для ряда регионов) — раз в 1–2 года.

Признаки необходимости промывки:

  • Снижение температуры горячей воды при неизменных параметрах теплоносителя
  • Рост перепада давления на теплообменнике (по манометрам) при неизменном расходе
  • Увеличение расхода тепловой энергии на нагрев ГВС без изменения водопотребления

Промывка теплообменника ГВС выполняется химическим методом — без снятия с рамы, через специальные патрубки. Применяются кислотные или щелочные растворы в зависимости от типа отложений. Рубикон рекомендует использовать реагенты, допущенные к применению в системах питьевого водоснабжения.

Систему ГВС в здании необходимо согласовывать с организацией водоснабжения в части гидравлического режима подключения к системе холодного водоснабжения. Давление на вводе холодной воды должно быть достаточным для обеспечения нормируемого давления ГВС в точках водоразбора верхних этажей — как правило, не менее 0,3 МПа на вводе.

При разработке проекта узла ГВС необходимо получить технические условия от организации водоснабжения (водоканала) с указанием давления и расхода на вводе холодной воды. Эти параметры определяют необходимость установки редукторов давления и влияют на подбор теплообменника ГВС.

Рубикон поставляет узел ГВС с полным комплектом технической документации для включения в проект системы водоснабжения здания.

При прекращении подачи теплоносителя из тепловой сети теплообменник ГВС перестаёт нагревать воду. Горячая вода в трубопроводах здания начинает остывать.

Если в здании предусмотрен бойлер-аккумулятор горячей воды — он обеспечивает подачу ГВС в течение нескольких часов после отключения тепловой сети. БТП Рубикон может комплектоваться дополнительным баком-аккумулятором ГВС по запросу.

Насосы циркуляции ГВС продолжают работать, поддерживая циркуляцию и предотвращая резкое охлаждение трубопроводов. После восстановления тепловой сети система ГВС возвращается в нормальный режим автоматически — контроллер управления перезапускает регулирование по заданной температуре.
