Блочные тепловые пункты БТП — производитель Рубикон
Изготавливаем блочные тепловые пункты любой схемы на собственном производстве площадью 1000 м² в Ростове-на-Дону. Мощность до 3 МВт, срок изготовления 3–4 недели, 100% российские комплектующие. Полный пакет документов для ввода в эксплуатацию.
Блочный тепловой пункт (БТП) — это промышленный теплообменный узел заводской готовности, смонтированный на сварной металлоконструкции (раме). БТП предназначен для подключения внутренних инженерных систем здания — отопления, горячего водоснабжения (ГВС) и вентиляции — к централизованным тепловым сетям с автоматическим управлением параметрами теплоносителя.
В отличие от традиционного индивидуального теплового пункта (ИТП), который собирается непосредственно на объекте из отдельных компонентов, БТП поставляется в виде единого изделия: всё оборудование уже смонтировано, обвязано трубопроводами, подключено к автоматике и прошло гидравлические испытания на заводе. Это сокращает время монтажа на объекте до одного рабочего дня и исключает ошибки сборки.
Где применяется блочный тепловой пункт
БТП устанавливается в подвалах или технических помещениях зданий любого типа и назначения: жилых многоквартирных домов, офисных и торговых центров, промышленных предприятий, школ, больниц, гостиниц. Он заменяет устаревшие узлы управления тепловой энергией или монтируется в новых зданиях взамен традиционного ИТП.
Нормативная база
Проектирование и изготовление БТП Рубикон выполняется в соответствии с требованиями СП 41.101-95 «Проектирование тепловых пунктов», а также СНиП 41-02-2003 «Тепловые сети» и ГОСТ 31605-2012. На каждое изделие выдаётся паспорт, техническая документация и протокол гидравлических испытаний.
Собственное производство теплообменников
Пластинчатые теплообменники в составе БТП изготавливаются на собственном производстве Рубикон. Это снижает себестоимость изделия и сокращает срок изготовления — всё производство сосредоточено на одной площадке.
Принцип работы
Как работает блочный тепловой пункт
БТП работает в автоматическом режиме круглосуточно — без постоянного присутствия обслуживающего персонала.
1
Приём теплоносителя из тепловой сети
Горячий теплоноситель (вода 70–150°C) поступает из городской тепловой сети в узел ввода БТП. Здесь фиксируются параметры: температура, давление, расход. Данные передаются на контроллер и в систему коммерческого учёта тепла.
2
Теплообмен в пластинчатом теплообменнике
В независимых схемах теплоноситель первичного контура (тепловая сеть) передаёт энергию вторичному контуру (системе отопления или ГВС) через пластинчатый теплообменник Рубикон. Контуры гидравлически разделены — давление и качество воды в сети не влияет на внутренние системы здания.
3
Автоматическое регулирование температуры
Контроллер ВОГЕЗ анализирует температуру наружного воздуха и сравнивает её с заданным температурным графиком. Регулирующий клапан LD изменяет расход теплоносителя для поддержания заданной температуры в системе отопления или ГВС — погодозависимое регулирование.
4
Подача в системы здания
Подготовленный теплоноситель через насосную группу WellMIX подаётся в системы отопления, ГВС и вентиляции здания. Насосы обеспечивают необходимый напор и расход в зависимости от нагрузки.
5
Возврат и мониторинг
Остывший теплоноситель возвращается в тепловую сеть. Контроллер непрерывно контролирует все параметры, сигнализирует об аварийных ситуациях и фиксирует данные для формирования отчётов о потреблении тепла.
Независимая vs зависимая схема
🔄 Независимая схема
Контуры тепловой сети и системы отопления гидравлически разделены через теплообменник. Давление в сети не передаётся в систему отопления. Рекомендуется для нового строительства и большинства современных объектов.
🔁 Зависимая схема
Теплоноситель из тепловой сети напрямую поступает в систему отопления. Теплообменник не используется. Проще в устройстве, но передаёт давление сети в систему здания. Применяется на объектах с соответствующими техническими условиями.
Состав БТП
Из каких узлов состоит БТП Рубикон
БТП Рубикон состоит из функциональных узлов заводской готовности, каждый из которых выполняет свою задачу в системе теплоснабжения здания. Состав узлов определяется схемой подключения и требованиями технических условий на конкретный объект.
Нажмите на узел — чтобы перейти к подробному описанию.
🌡️
Обязательный

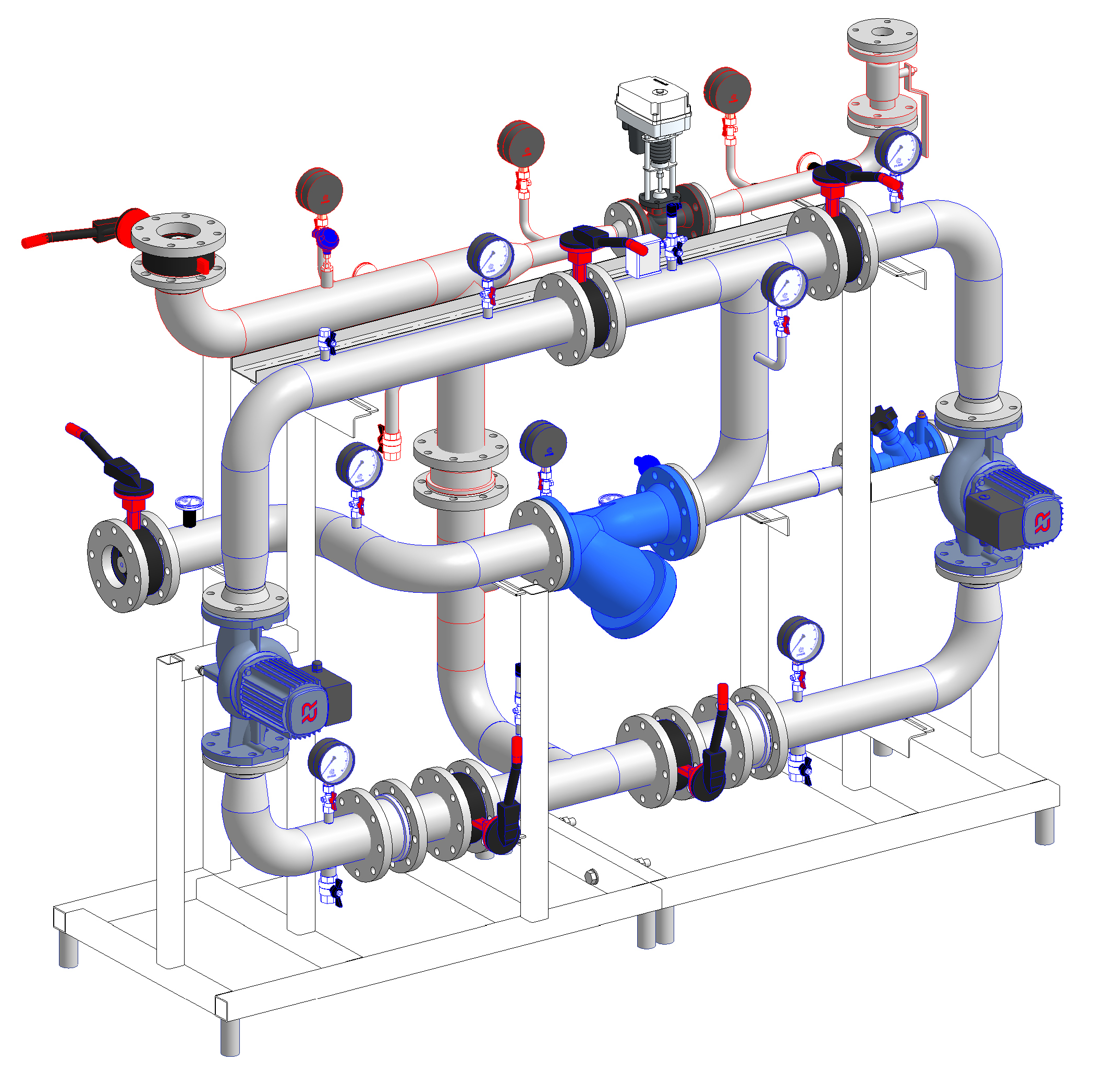

Узел ввода и учёта тепла
Принимает теплоноситель из тепловой сети, измеряет его параметры и фиксирует потреблённую тепловую энергию. Включает запорную арматуру, фильтры, расходомер, датчики температуры и давления, теплосчётчик.
Нагревает холодную воду из водопровода до требуемой температуры ГВС (55–60°C). Выполняется в одно- или двухступенчатой схеме. Включает теплообменник, регулирующий клапан, насосы циркуляции ГВС.

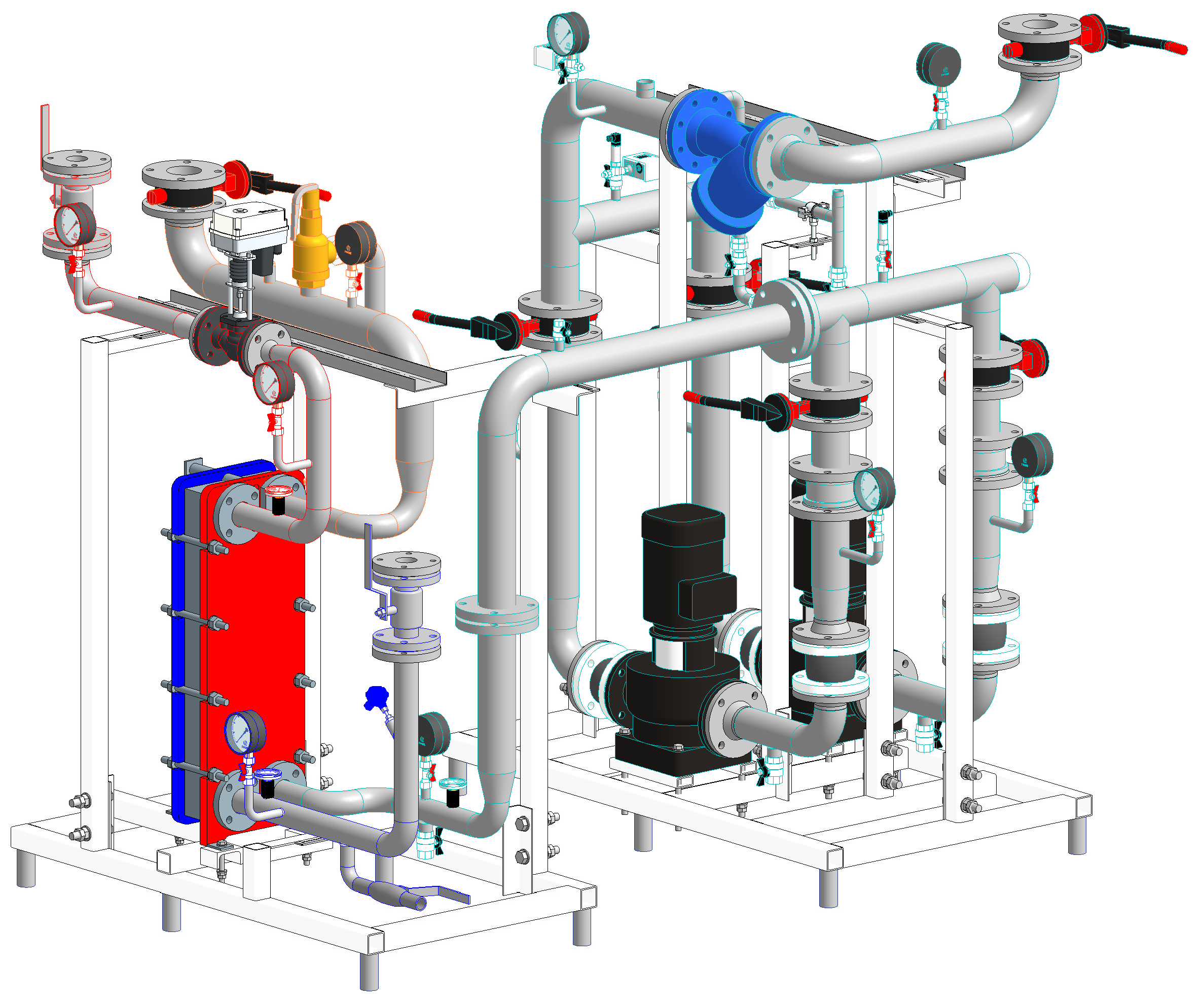

Подготавливает теплоноситель для систем приточной вентиляции и калориферных установок. Обеспечивает независимое регулирование температуры приточного воздуха в соответствии с графиком работы систем вентиляции.
Контроллер ВОГЕЗ автоматически корректирует температуру теплоносителя в зависимости от температуры наружного воздуха по заданному температурному графику. Снижает потребление тепловой энергии на 15–25%.

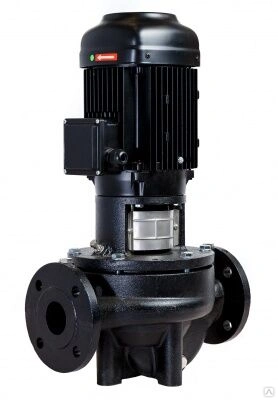

Циркуляционные насосы WellMIX обеспечивают подачу теплоносителя в системы здания с необходимым напором и расходом. Устанавливаются в количестве 1 рабочий + 1 резервный для непрерывной работы.
Рубикон изготавливает БТП по всем стандартным схемам в соответствии с СП 41.101-95. Конкретная схема выбирается исходя из типа объекта, тепловых нагрузок и технических условий теплоснабжающей организации.

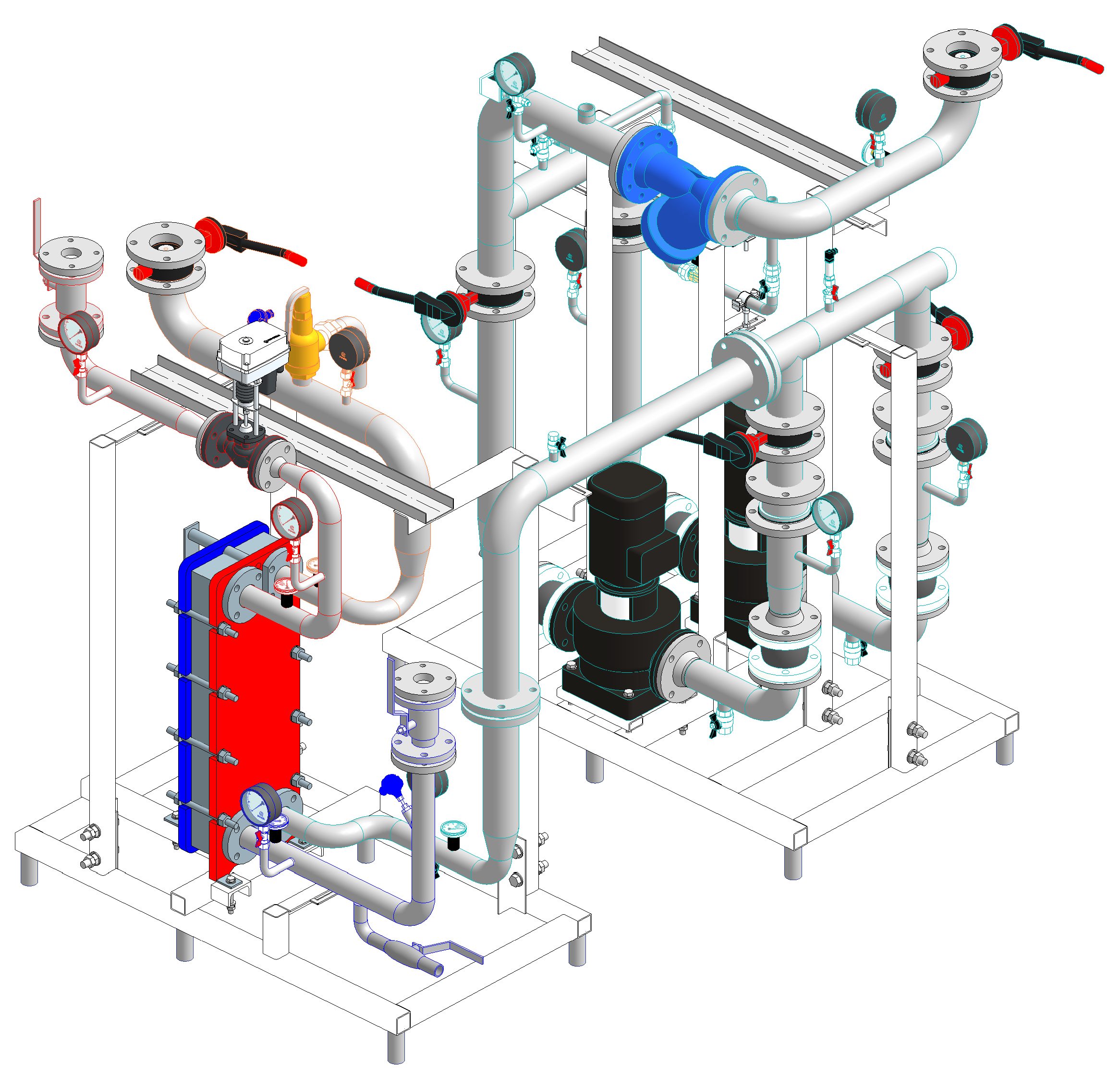

Схема ОТ-1
Независимое отопление
Наиболее распространённая схема для нового строительства и реконструкции. Первичный контур (тепловая сеть) и вторичный контур (система отопления здания) гидравлически разделены через пластинчатый теплообменник. Давление и качество воды в тепловой сети не влияет на систему отопления здания.
Где применяется: жилые многоквартирные дома, офисные и торговые центры, объекты нового строительства, реконструкция устаревших ИТП.
Преимущества: защита от гидроудара, возможность применения на объектах с высоким давлением в тепловой сети, независимость параметров вторичного контура.

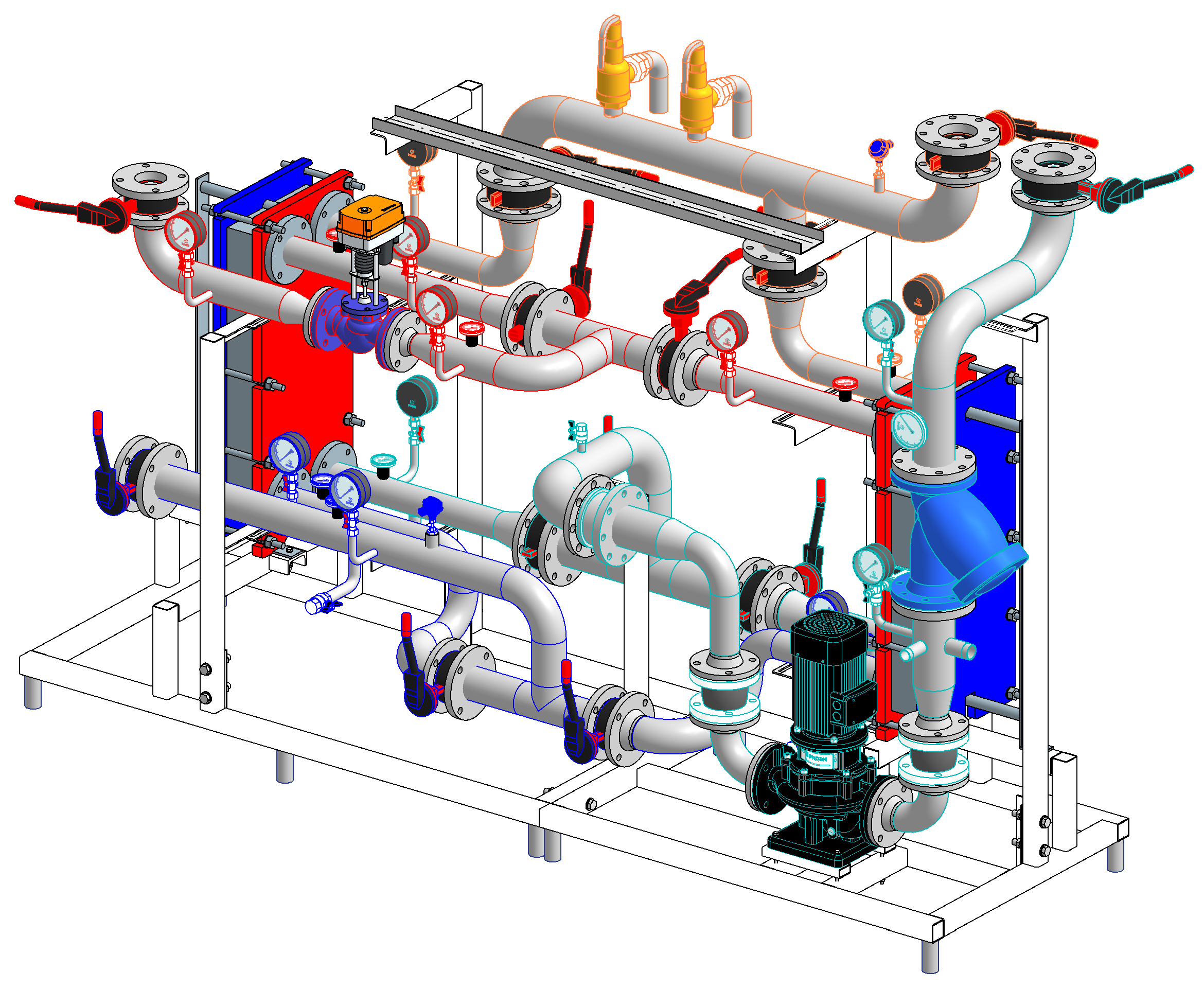

Схема ГВС-2
ГВС двухступенчатое (смешанное)
Наиболее энергоэффективная схема подогрева горячей воды. Холодная водопроводная вода проходит последовательный нагрев в двух теплообменниках: сначала за счёт теплоты обратного трубопровода (I ступень), затем — за счёт подающего трубопровода (II ступень).
Где применяется: многоквартирные жилые дома с высоким потреблением ГВС, ЖКХ, объекты с требованием максимального использования тепловой энергии.
Преимущества: снижение потребления тепловой энергии на 10–20% по сравнению с одноступенчатой схемой, уменьшение температуры обратного теплоносителя.

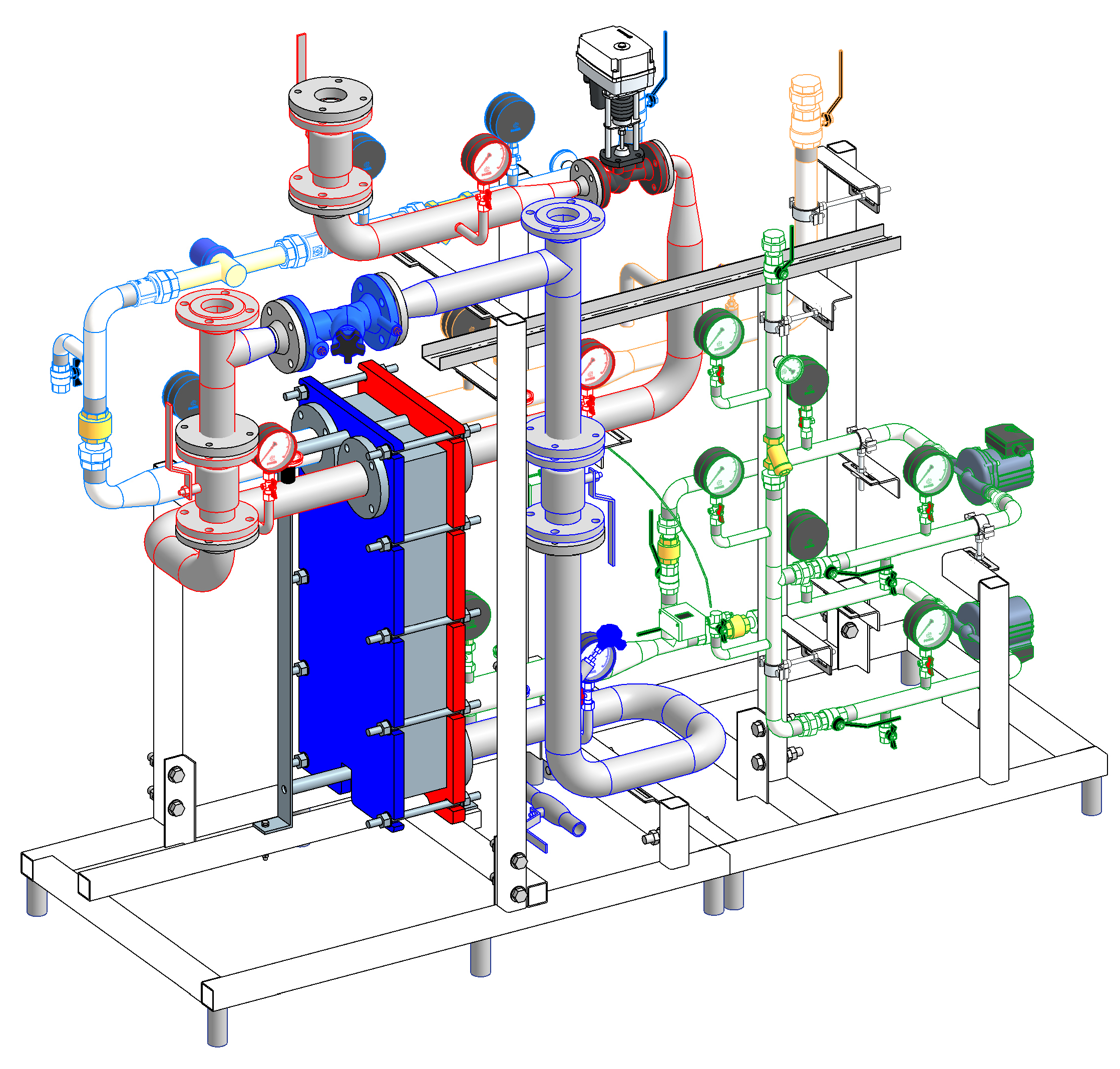

Схема ОТ+ГВС
Совмещённая: отопление + ГВС
Наиболее востребованное решение для жилых и общественных зданий — узлы отопления и ГВС объединены на одной раме в единое изделие. Позволяет закрыть все потребности здания в тепловой энергии одним БТП.
Где применяется: жилые многоквартирные дома, административные здания, небольшие торговые и офисные объекты.
Преимущества: экономия места в техническом помещении, единая система автоматики и управления, одно изделие — один паспорт — одна гарантия.
Как выбрать
Как правильно выбрать и рассчитать БТП
Правильный выбор БТП определяется тепловыми нагрузками объекта, температурным графиком тепловой сети и требованиями технических условий. Рассмотрим ключевые параметры.
Основные параметры для расчёта БТП
1. Тепловые нагрузки. Основной параметр — суммарная тепловая мощность всех систем здания: отопление (Qот), ГВС (Qгвс), вентиляция (Qв). Нагрузки определяются по проекту здания или по нормам СНиП 23-02-2003.
2. Температурный график. Параметры теплоносителя в тепловой сети: температура подачи и обратки при расчётной наружной температуре. Стандартные графики: 150/70, 130/70, 110/70, 95/70°C. Указываются в технических условиях теплоснабжающей организации.
3. Давление в тепловой сети. Определяет выбор арматуры и теплообменника по рабочему давлению (PN). Стандартно: PN 16 (16 бар), для высоконапорных сетей — PN 25.
4. Расход теплоносителя. Рассчитывается из тепловой нагрузки и перепада температур. Определяет диаметры подводящих трубопроводов и размер теплообменника.
Порядок выбора схемы
Шаг 1. Определите состав систем здания
Отопление / ГВС / вентиляция — какие системы присутствуют, это определяет количество узлов в БТП.
Шаг 2. Узнайте параметры тепловой сети
Запросите технические условия у теплоснабжающей организации: температурный график, давление, разрешённую нагрузку.
Шаг 3. Рассчитайте тепловые нагрузки
По проекту здания или нормативным методикам определите Qот, Qгвс, Qв в кВт или Гкал/ч.
Шаг 4. Выполните расчёт в программе или передайте инженеру
Используйте онлайн-программу Рубикон или отправьте параметры инженеру для бесплатного расчёта.
Онлайн-расчёт БТП — бесплатно
Используйте собственную программу расчёта Рубикон. Введите параметры объекта — программа подберёт схему, рассчитает тепловую мощность и сформирует техническое задание. Или оставьте заявку — инженер выполнит расчёт за вас.
Ответы на вопросы, которые задают инженеры, проектировщики и руководители проектов.
ИТП (индивидуальный тепловой пункт) — это помещение в здании, где оборудование монтируется «россыпью» из отдельных компонентов непосредственно на объекте: теплообменник от одного поставщика, насосы от другого, автоматика от третьего. Монтаж выполняется бригадой на месте, занимает 2–4 недели, а итоговое качество зависит от квалификации монтажников.
БТП (блочный тепловой пункт) — заводское изделие на сварной раме. Всё оборудование уже смонтировано, обвязано трубопроводами, подключено к автоматике и прошло гидравлические испытания под давлением на заводе. На объекте остаётся только подключить подводящие трубопроводы и электропитание.
Конкретные преимущества БТП перед ИТП:
Скорость монтажа: БТП устанавливается за 1 рабочий день против 2–4 недель для ИТП — это критично при жёстких сроках сдачи объекта.
Заводской контроль качества: каждый БТП проходит гидравлические испытания давлением 1,5×Рраб на заводе. ИТП испытывается уже на объекте, после монтажа.
Фиксированная стоимость: цена БТП определяется до начала работ и не меняется. Стоимость монтажа ИТП из комплектующих сложно спрогнозировать точно — всегда возникают дополнительные расходы.
Единая ответственность: на БТП выдаётся один паспорт, один гарантийный талон от производителя на всё изделие. При ИТП гарантия на каждый компонент — от своего поставщика, что усложняет претензионную работу.
Компактность: БТП занимает на 30–50% меньше площади технического помещения по сравнению с ИТП аналогичной мощности за счёт оптимальной компоновки.
Документация для ввода в эксплуатацию: паспорт, схема, протокол испытаний — всё готово. Для ИТП документацию собирают по частям от разных поставщиков.
Вывод: БТП — это современная форма ИТП в заводском исполнении. При сопоставимой стоимости БТП даёт значительно меньше рисков при монтаже, чёткие сроки и единую гарантию производителя.
Температурный график — это зависимость температуры теплоносителя в системе отопления от температуры наружного воздуха. Например, график 95/70°C означает: при расчётной температуре наружного воздуха (-25°C) теплоноситель подаётся при 95°C и возвращается при 70°C. При потеплении температура теплоносителя снижается пропорционально. Контроллер ВОГЕЗ в БТП Рубикон автоматически поддерживает заданный график — это называется погодозависимым регулированием. Правильно настроенный график снижает потребление тепла на 15–25%.
Да. Рубикон регулярно выполняет реконструкцию и замену устаревших тепловых пунктов. Для этого нам потребуется: паспорт или схема существующего оборудования, диаметры подводящих трубопроводов и параметры тепловой сети. Мы спроектируем новый БТП с сохранением присоединительных размеров — что позволяет установить новое оборудование без переделки обвязки. Свяжитесь с инженером для бесплатной консультации.
Как правило, да. Для подключения БТП к централизованным тепловым сетям требуется проект, согласованный с теплоснабжающей организацией. Рубикон предоставляет всю техническую документацию на изделие: паспорт, принципиальную тепломеханическую схему, габаритные чертежи, спецификацию оборудования и протокол испытаний — необходимые для включения в проектную документацию. Проектирование тепловой части ИТП (помещения) выполняется проектной организацией заказчика.
БТП Рубикон работает в автоматическом режиме и не требует постоянного присутствия обслуживающего персонала. Рекомендуемое техническое обслуживание: ежегодная промывка пластинчатого теплообменника (в конце отопительного сезона), проверка и замена уплотнений теплообменника (раз в 3–5 лет), техническое обслуживание насосов по регламенту производителя. Контроллер ВОГЕЗ фиксирует все аварийные ситуации и может передавать их на диспетчерский пункт.
Стоимость БТП зависит от тепловой мощности, схемы подключения и состава оборудования. Для получения коммерческого предложения необходимо передать: тепловые нагрузки (кВт или Гкал/ч), температурный график тепловой сети, давление в сети, схему подключения (или тип объекта). Используйте онлайн-программу расчёта на kbb.expert/demo или отправьте запрос инженеру — ответ с расчётом и предварительной стоимостью в течение 1 рабочего дня.
Гарантийный срок на блочный тепловой пункт составляет 12 месяцев с даты ввода в эксплуатацию. Гарантия распространяется на комплектное изделие, включая теплообменник, насосы, автоматику и арматуру. Гарантийные обязательства действительны при соблюдении условий монтажа, эксплуатации и технического обслуживания, указанных в паспорте изделия.
Погодозависимое регулирование — это автоматическое изменение температуры теплоносителя в системе отопления в зависимости от температуры наружного воздуха. Контроллер ВОГЕЗ в составе БТП Рубикон непрерывно измеряет температуру на улице и корректирует положение регулирующего клапана так, чтобы поддерживать заданный температурный график отопления. При потеплении температура теплоносителя снижается — здание не «перегревается» и не тратит лишнее тепло. Реальная экономия на оплате тепловой энергии составляет от 15 до 25% в зависимости от климатического района и типа здания. Для многоквартирного дома с нагрузкой 500 кВт это 150–300 тыс. рублей в год.
Стандартные БТП Рубикон изготавливаются на рабочее давление PN 16 (16 бар = 1,6 МПа). Это соответствует требованиям большинства городских тепловых сетей России. Для объектов с повышенным давлением в тепловой сети изготавливаем БТП на PN 25 (25 бар) — по запросу. Каждый изготовленный БТП проходит заводские гидравлические испытания давлением 1,5×Рраб: для PN 16 это испытательное давление 24 бар, результаты фиксируются в протоколе испытаний.
Да. Рубикон изготавливает БТП как по собственному расчёту (на основании тепловых нагрузок и параметров тепловой сети), так и по готовой проектной документации заказчика. Если у вас есть проект тепломеханической части ИТП от проектной организации — передайте нам схему и спецификацию, мы изготовим БТП точно по проекту. Также возможна поставка БТП с адаптацией под проект: сохраняем схему и характеристики, оптимизируем компоновку и комплектацию.
Доставка БТП осуществляется транспортными компаниями по всей территории России. Габариты и вес БТП зависят от мощности и схемы: небольшие блоки до 200 кВт, как правило, перевозятся на стандартном паллете, блоки большей мощности — на отдельном грузовом транспорте. Мы упаковываем БТП в деревянный каркас или полимерную плёнку для защиты при транспортировке. Стоимость доставки рассчитывается индивидуально исходя из весогабаритных характеристик и адреса объекта. Уточните стоимость доставки в вашем регионе у менеджера.
