Состав БТП · Узел 2 из 6

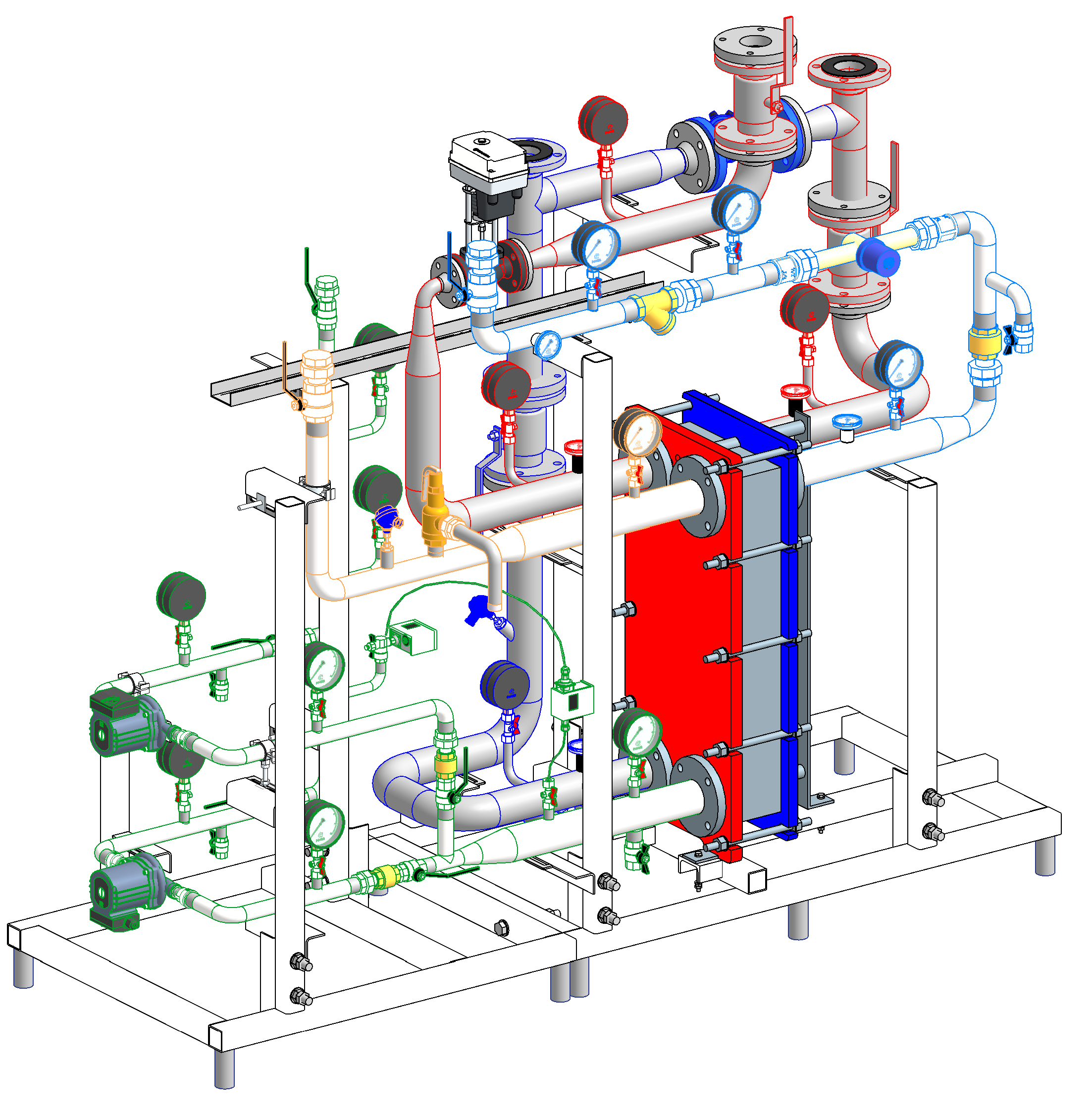

Узел отопления БТП

Подготавливает теплоноситель для системы отопления здания и поддерживает заданную температуру автоматически по погодозависимому графику. Теплообменник собственного производства Рубикон — основа узла в независимой схеме.

Смотреть состав → 📞 Консультация
✓ Теплообменник собственного производства ✓ Насосы WellMIX 1+1 ✓ Зависимая и независимая схемы

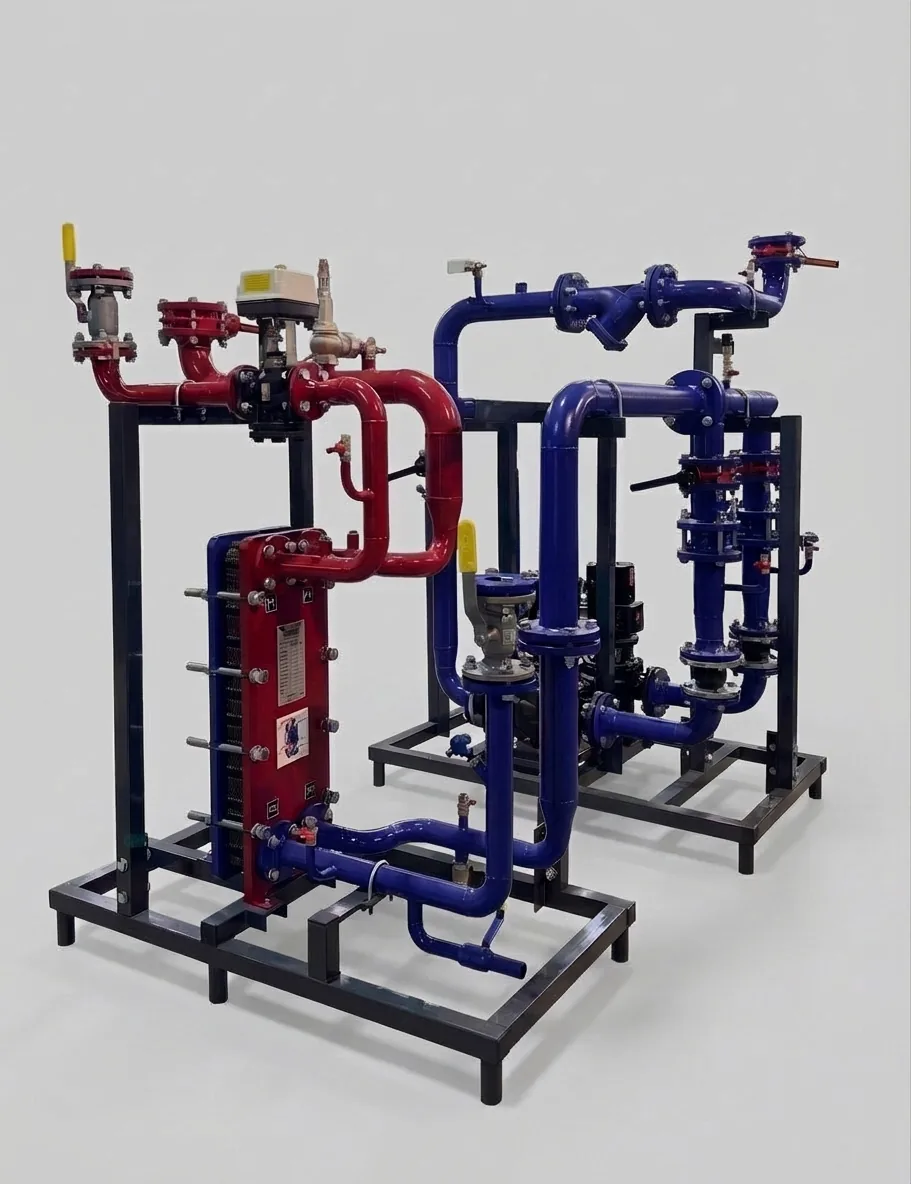

Узел отопления БТП Рубикон
Схемы подключения

Независимая и зависимая схемы отопления

Рубикон изготавливает узлы отопления обеих типов. Выбор схемы определяется давлением в тепловой сети, техническими условиями теплоснабжающей организации и типом объекта.

Независимая Через пластинчатый теплообменник

Первичный контур (тепловая сеть) и вторичный контур (система отопления здания) гидравлически разделены пластинчатым теплообменником. Теплоноситель из тепловой сети не попадает в систему отопления здания — передаётся только тепловая энергия через поверхность пластин.

Регулирующий клапан и электропривод Рубикон управляет расходом теплоносителя первичного контура через теплообменник, регулируя тем самым температуру теплоносителя вторичного контура (системы отопления). Команды клапану подаёт контроллер управления по погодозависимому алгоритму.

Когда применяется:
Давление в тепловой сети выше допустимого для системы отопления здания
Требование технических условий на независимое подключение
Новое строительство — стандарт для большинства современных объектов
Необходима защита от загрязнений сетевой воды в системе отопления
Зависимая Прямое подключение к тепловой сети

Теплоноситель из тепловой сети непосредственно поступает в систему отопления здания — теплообменник не используется. Регулирование температуры осуществляется смешиванием горячего теплоносителя подачи с остывшим теплоносителем обратного трубопровода через смесительный узел (элеваторный или с насосом подмешивания).

Регулирующий клапан Рубикон управляет степенью открытия перемычки между подачей и обраткой, изменяя соотношение подмешивания. Контроллер управления задаёт положение клапана по погодозависимому графику.

Когда применяется:
Давление в тепловой сети не превышает допустимое для системы здания
Реконструкция существующих ИТП с зависимой схемой
Технические условия допускают зависимое подключение
Требуется более простое и дешёвое решение при допустимых параметрах сети

Собственный теплообменник — главное преимущество независимой схемы

Пластинчатый теплообменник в узле отопления изготавливается на собственном производстве Рубикон площадью 1000 м² в Ростове-на-Дону. Это исключает зависимость от поставщиков, снижает стоимость БТП и сокращает срок изготовления на 1–2 недели по сравнению со сборщиками, использующими сторонние теплообменники. Каждый теплообменник рассчитывается под конкретные параметры объекта и проходит гидравлические испытания перед отгрузкой.

−15% к стоимости БТП благодаря собственному теплообменнику
Подробный состав

Каждый элемент узла отопления

Полный состав узла отопления в стандартной поставке БТП Рубикон. Все элементы смонтированы, обвязаны и испытаны на заводе.

1
Собственное производство

Пластинчатый теплообменник Рубикон

Разборный пластинчатый теплообменник — сердце узла отопления в независимой схеме. Обеспечивает передачу тепловой энергии из первичного контура (тепловая сеть) во вторичный (система отопления здания) без смешения потоков теплоносителя.

Конструкция: пакет гофрированных нержавеющих пластин, зажатых между неподвижной и подвижной плитами рамы. Теплоносители движутся в противотоке между попеременными каналами, образованными соседними пластинами. Высокая турбулентность в каналах обеспечивает интенсивный теплообмен при компактных габаритах.

Преимущество разборной конструкции: пакет пластин можно промыть химически или механически без демонтажа теплообменника с рамы. При необходимости — добавить или убрать пластины для изменения тепловой мощности. Уплотнения пластин заменяются без специального инструмента.

Расчёт под параметры объекта: мощность, количество пластин, тип уплотнений и подсоединительные размеры теплообменника рассчитываются индивидуально под тепловые нагрузки и температурный график каждого объекта с помощью специализированного ПО.

Материал пластин
AISI 316 / AISI 304
Рабочее давление
до PN 16 (16 бар)
Температура
до 150°C
Тепловая мощность
от 20 кВт до 3 МВт
Пластинчатый теплообменник Рубикон для узла отопления
2
Управление температурой

Регулирующий клапан и электропривод Рубикон

Регулирующий клапан — исполнительный механизм системы автоматики узла отопления. Получает сигнал управления от контроллера управления и изменяет расход теплоносителя через первичный контур теплообменника (в независимой схеме) или степень подмешивания обратного теплоносителя (в зависимой схеме).

Как работает регулирование: контроллер управления измеряет температуру наружного воздуха, рассчитывает требуемую температуру теплоносителя отопления по заданному графику и подаёт сигнал 0–10 В или 4–20 мА на электропривод клапана. Привод перемещает шток клапана, изменяя проходное сечение и, соответственно, расход теплоносителя и его температуру на выходе из теплообменника.

Клапаны Рубикон — российский производитель регулирующей арматуры. Выпускается в исполнениях для двух- и трёхходовых схем регулирования, что позволяет реализовать как количественное (изменение расхода), так и качественное (подмешивание) регулирование температуры.

Резервирование: в случае отказа привода или потери сигнала управления клапан автоматически переходит в положение «нормально открыт» (НО) или «нормально закрыт» (НЗ) в зависимости от исполнения, что предотвращает аварийные ситуации.

Серия
Рубикон
Тип регулирования
Количественное / качественное
Сигнал управления
0–10 В / 4–20 мА
Исполнение клапана
2- или 3-ходовой
Регулирующий клапан и электропривод Рубикон
3
Рабочий + Резервный

Циркуляционные насосы WellMIX

Циркуляционные насосы обеспечивают принудительную циркуляцию теплоносителя во вторичном контуре — системе отопления здания. В узле отопления БТП Рубикон устанавливается два насоса: рабочий и резервный.

Зачем два насоса: система отопления должна работать непрерывно в течение всего отопительного сезона. При отказе рабочего насоса контроллер управления автоматически переключается на резервный без остановки теплоснабжения и без вызова аварийной бригады. Переключение происходит в течение нескольких секунд.

WellMIX — российский производитель насосного оборудования. Применение российских насосов обеспечивает доступность запасных частей и сервисного обслуживания по всей России, независимо от изменений в цепочках поставок.

Подбор насосов: производительность (м³/ч) и напор (м вод. ст.) насосов рассчитываются под конкретную систему отопления здания — исходя из расхода теплоносителя и гидравлического сопротивления трубопроводной системы. Типовой диапазон для жилых домов: 2–20 м³/ч, напор 4–12 м.

Производитель
WellMIX (Россия)
Схема установки
1 рабочий + 1 резервный
Переключение на резерв
Автоматическое (контроллер управления)
Диапазон подачи
2–20 м³/ч (по расчёту)
Циркуляционные насосы WellMIX в БТП
4
Защита контура

Расширительный бак мембранный

В замкнутом вторичном контуре отопления объём теплоносителя изменяется при изменении температуры: при нагреве вода расширяется, при охлаждении — сжимается. Без компенсации этого изменения давление в замкнутом контуре колебалось бы от недопустимо высокого (нагрев) до отрицательного (охлаждение).

Принцип работы: мембранный расширительный бак разделён на две камеры эластичной мембраной. Одна камера заполнена азотом под давлением (газовая подушка), другая — соединена с контуром отопления. При расширении теплоносителя его избыток перетекает в бак, сжимая газовую камеру. При охлаждении газ вытесняет теплоноситель обратно в контур. Давление в системе поддерживается в допустимых пределах автоматически.

Объём бака рассчитывается исходя из объёма воды в системе отопления и максимального перепада температур. Неправильно подобранный бак (слишком маленький) не компенсирует расширение, что приводит к частым срабатываниям предохранительного клапана и потере теплоносителя.

Тип
Мембранный (закрытый)
Давление зарядки азотом
По расчёту системы
Объём бака
По расчёту (8–200 л)
Рабочее давление
до 6 бар
Расширительный бак мембранный в узле отопления
5
Безопасность

Предохранительный клапан

Предохранительный клапан — последний рубеж защиты системы отопления от чрезмерного роста давления. Устанавливается на трубопроводе вторичного контура в соответствии с требованиями ПБ 10-573-03 и является обязательным элементом любой замкнутой системы теплоснабжения.

Принцип работы: при превышении давления в контуре выше установленного значения (уставки срабатывания) пружина клапана открывается, сбрасывая избыток теплоносителя через патрубок сброса. После снижения давления ниже уставки клапан закрывается. Патрубок сброса выводится в дренаж или воронку с видимым разрывом струи.

Уставка срабатывания выбирается исходя из максимально допустимого рабочего давления в системе отопления здания — как правило, 3–6 бар. Клапан должен срабатывать раньше, чем давление достигнет расчётного давления испытаний трубопроводов системы отопления.

Тип
Пружинный, прямого действия
Уставка срабатывания
По расчёту (3–6 бар)
Материал корпуса
Латунь / нержавеющая сталь
Сброс
В дренаж / воронку
Предохранительный клапан узла отопления БТП
6
Автоматическое удаление воздуха

Автоматический воздухоотводчик

Воздух и растворённые газы в теплоносителе — одна из главных причин проблем в системе отопления. Воздушные пробки нарушают циркуляцию теплоносителя, вызывают шум и стук в трубопроводах, снижают теплоотдачу радиаторов и ускоряют коррозию стальных трубопроводов.

Принцип работы: автоматический воздухоотводчик устанавливается в верхней точке контура отопления. Поплавковый механизм внутри корпуса удерживает клапан закрытым, пока в камере находится теплоноситель. При накоплении воздуха поплавок опускается, клапан открывается и воздух стравливается наружу. После выхода воздуха поплавок поднимается и клапан закрывается — процесс происходит автоматически без участия персонала.

Периодичность обслуживания: автоматический воздухоотводчик не требует регулярного обслуживания. Рекомендуется визуальная проверка при ежегодном ТО — отсутствие подтёков теплоносителя через клапан и корпус.

Тип
Автоматический поплавковый
Рабочее давление
до 10 бар
Температура
до 110°C
Обслуживание
Не требует регулярного ТО
Автоматический воздухоотводчик в узле отопления
7
Гидравлическая балансировка

Балансировочный клапан

Балансировочный клапан устанавливается на обратном трубопроводе вторичного контура и служит для настройки расчётного расхода теплоносителя через узел отопления. Без балансировки расход может отличаться от расчётного — как в большую, так и в меньшую сторону, что ухудшает регулирование температуры.

Ручной балансировочный клапан (статический) — настраивается при пусконаладке один раз. Штурвал клапана имеет шкалу с фиксируемыми положениями. Значение настройки выдаётся по результатам гидравлического расчёта системы отопления.

Зачем важна балансировка: в многоконтурных системах отопления — там, где несколько стояков или ответвлений — без балансировки теплоноситель «перетекает» в ветви с меньшим гидравлическим сопротивлением, обделяя другие. Часть помещений перегревается, часть — недогревается. Правильная балансировка устраняет эту проблему и снижает потребление тепла.

Тип
Ручной (статический)
Функция
Ограничение расхода теплоносителя
Настройка
При пусконаладке
Материал
Латунь
Балансировочный клапан узла отопления
8
Местный контроль

Термометры и манометры местные

В дополнение к датчикам, подключённым к контроллеру управления, на узле отопления устанавливаются местные показывающие приборы для визуального контроля параметров теплоносителя без обращения к системе автоматики.

Термометры устанавливаются на подающем и обратном трубопроводах вторичного контура. По разности показаний можно оперативно оценить перепад температур и теплоотдачу системы отопления. Это первый индикатор при диагностике неисправностей.

Манометры устанавливаются на подаче и обратке вторичного контура, а также на нагнетательном патрубке насосов. По разности давлений на напоре и всасе насоса можно контролировать его работоспособность без специальных инструментов.

Все местные приборы соответствуют требованиям Правил технической эксплуатации тепловых энергоустановок (ПТЭ ТЭ) и являются обязательными в составе узла отопления.

Термометр, диапазон
0–120°C
Манометр, диапазон
0–10 бар
Класс точности манометра
1,5
Тип термометра
Биметаллический, погружной
Термометры и манометры узла отопления БТП
Вопросы и ответы

Часто задаваемые вопросы

Вопросы инженеров и проектировщиков по узлу отопления БТП.

Независимая схема — теплообменник разделяет контуры тепловой сети и системы отопления. Давление в сети не передаётся в систему здания, теплоноситель сети не смешивается с теплоносителем отопления. Это защищает оборудование здания при нестабильном качестве сетевой воды, обеспечивает независимое регулирование и является стандартом для нового строительства.

Зависимая схема — теплоноситель из тепловой сети напрямую поступает в систему отопления через смесительный узел. Проще по конструкции, дешевле. Применяется при технических условиях, допускающих прямое подключение, и при реконструкции существующих объектов с зависимой схемой.

Как выбрать: выбор определяется техническими условиями теплоснабжающей организации и параметрами тепловой сети. Если давление в сети превышает допустимое рабочее давление системы отопления здания — выбирается независимая схема. Инженер Рубикон поможет определить нужную схему по параметрам вашего объекта бесплатно.

Система отопления должна работать непрерывно в течение всего отопительного сезона — 5–7 месяцев. Остановка циркуляции даже на несколько часов в морозную погоду приводит к резкому снижению температуры в помещениях и возможному размораживанию трубопроводов.

При отказе рабочего насоса контроллер управления автоматически переключается на резервный в течение нескольких секунд — без остановки теплоснабжения, без сигнала тревоги обслуживающему персоналу, без вызова аварийной бригады на объект. Персонал узнаёт о переключении из журнала событий контроллера при плановом осмотре или через систему диспетчеризации.

Схема 1+1 (один рабочий, один резервный) является стандартом для всех БТП Рубикон. Насосы попеременно назначаются рабочими контроллером для равномерного износа.

Вода при нагреве расширяется. Для воды с температурой от 20°C до 90°C объёмное расширение составляет около 3%. Для системы отопления многоквартирного дома с объёмом теплоносителя 500 литров это дополнительные 15 литров.

В замкнутой системе без расширительного бака эти 15 литров некуда деваться — давление резко возрастает, предохранительный клапан срабатывает, сбрасывает теплоноситель в дренаж. При охлаждении обратная ситуация: теплоноситель «схлопывается», давление падает ниже атмосферного, в систему подсасывается воздух.

Мембранный расширительный бак поглощает избыток объёма теплоносителя при нагреве и возвращает его при охлаждении за счёт сжатия и расширения газовой камеры. Давление в системе остаётся стабильным — предохранительный клапан не срабатывает, воздух не подсасывается.

Контроллер управления в составе БТП непрерывно измеряет температуру наружного воздуха и сравнивает её с заданным температурным графиком отопления. По этому графику рассчитывается требуемая температура теплоносителя в системе отопления здания для текущих условий.

Если фактическая температура теплоносителя отопления выше требуемой по графику — контроллер прикрывает регулирующий клапан Рубикон, уменьшая расход горячего теплоносителя через теплообменник. Температура снижается. Если ниже — клапан открывается больше. Процесс происходит автоматически, непрерывно.

Результат для заказчика: здание не «перетапливается» в оттепели и не «недотапливается» в морозы. По данным эксплуатации объектов с погодозависимым регулированием, экономия тепловой энергии составляет 15–25% по сравнению с системами без автоматического регулирования.

Рекомендуемое регламентное обслуживание узла отопления — 1 раз в год (в начале или конце отопительного сезона):

  • Теплообменник: визуальный осмотр на наличие течей; химическая промывка при снижении теплопередачи (обычно раз в 3–5 лет)
  • Насосы WellMIX: проверка герметичности сальниковых уплотнений, уровня шума и вибрации
  • Расширительный бак: проверка давления в газовой камере (раз в 2–3 года)
  • Предохранительный клапан: проверка срабатывания кратковременным подъёмом рычага
  • Воздухоотводчик: осмотр на наличие подтёков
  • Регулирующий клапан Рубикон: проверка хода штока и отсутствия течей через сальник

Документы о проведённом обслуживании фиксируются в паспорте БТП. Контроллер управления фиксирует все нештатные ситуации с метками времени — это упрощает диагностику при проведении ТО.

При отключении электроэнергии циркуляционные насосы останавливаются, контроллер и регулирующий клапан обесточиваются. Регулирующий клапан в зависимости от исполнения переходит в положение «нормально открыт» (НО) — теплоноситель продолжает поступать в теплообменник самотёком, но без регулирования.

Циркуляция теплоносителя по системе отопления здания прекращается (насосы стоят). Для восстановления нормальной работы необходимо восстановление электроснабжения. При длительных отключениях рекомендуется предусмотреть резервное питание для насосов и контроллера (ИБП или дизельный генератор) — особенно для объектов с высокими требованиями к надёжности теплоснабжения.
