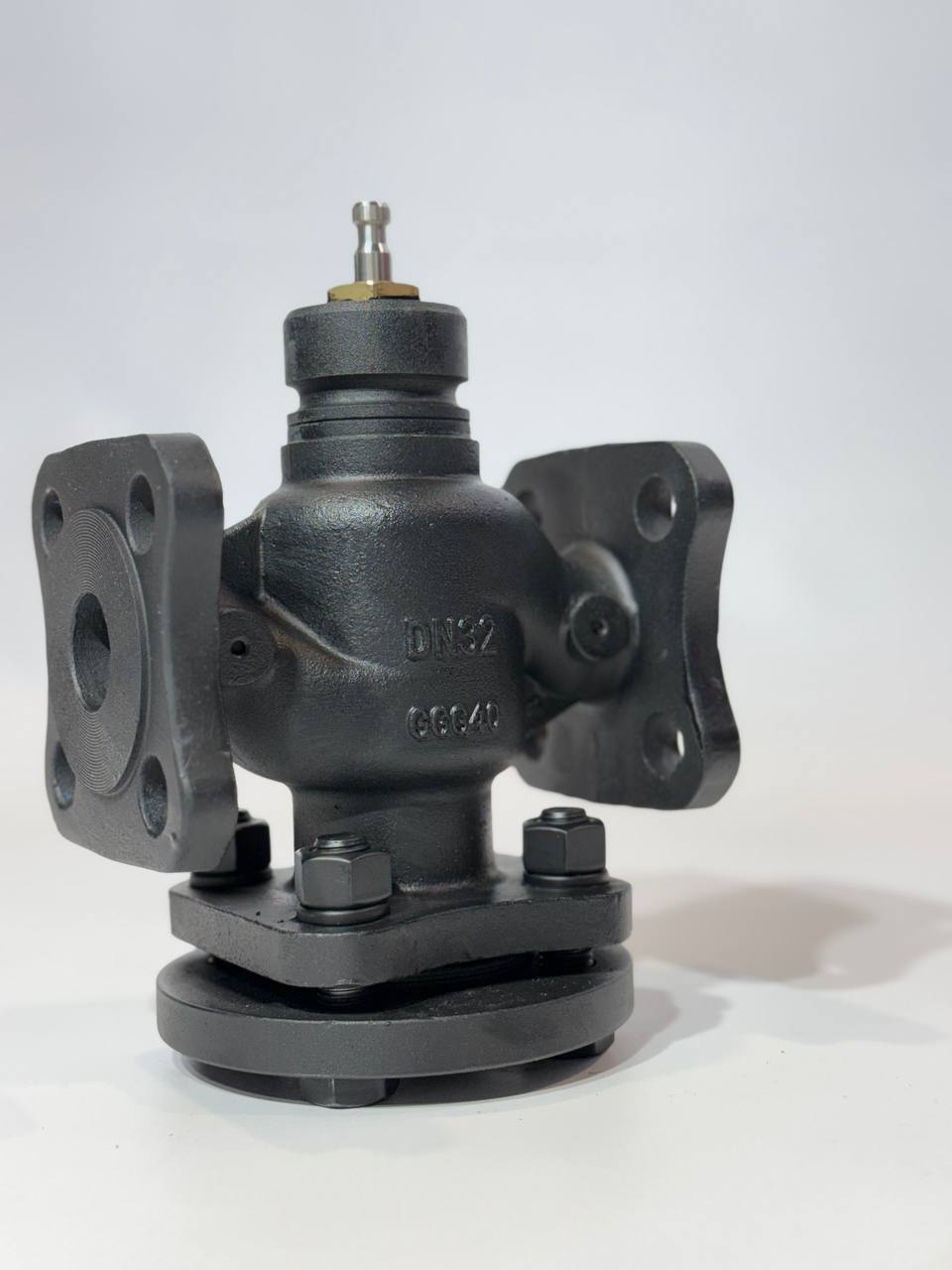

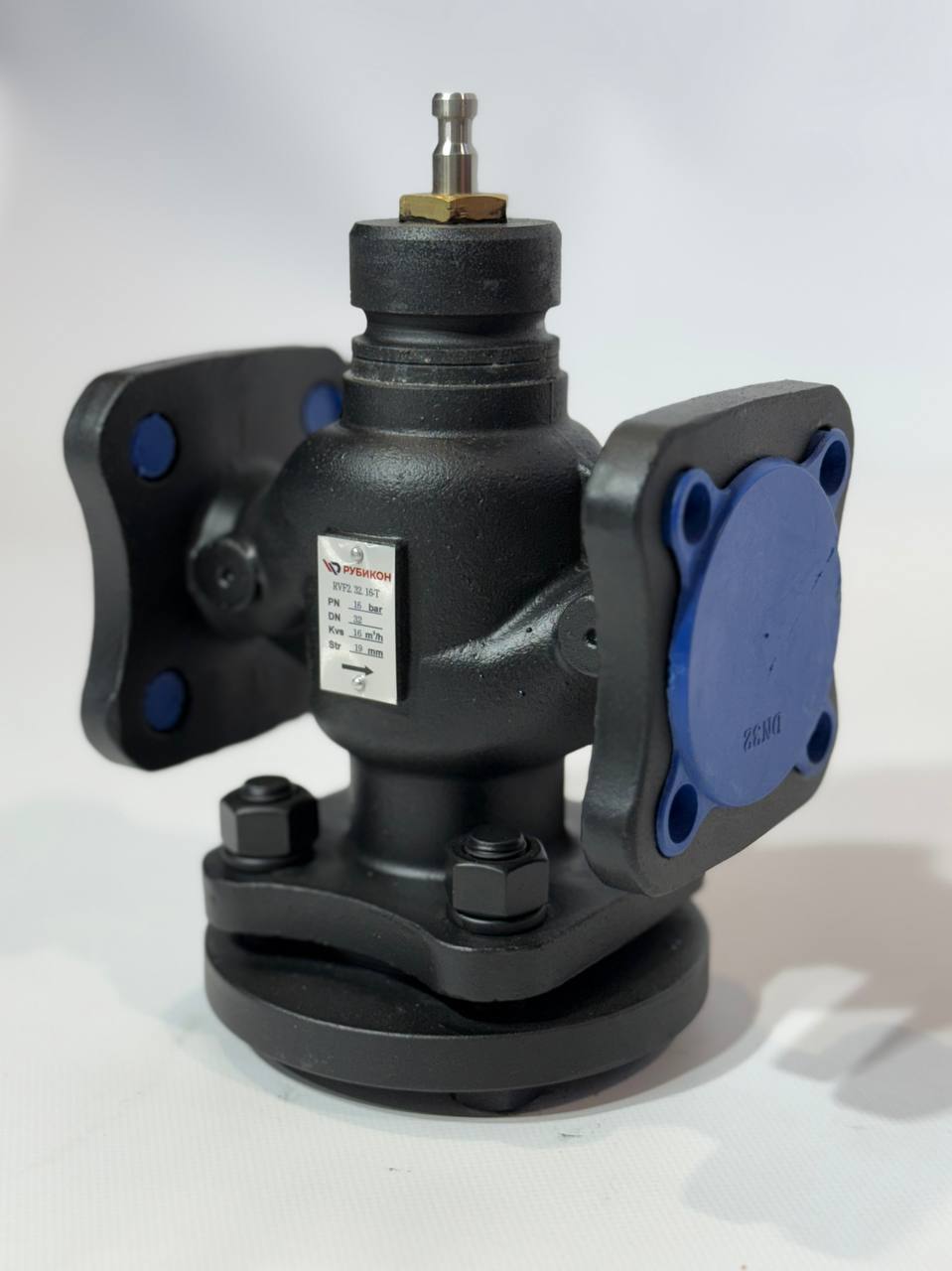

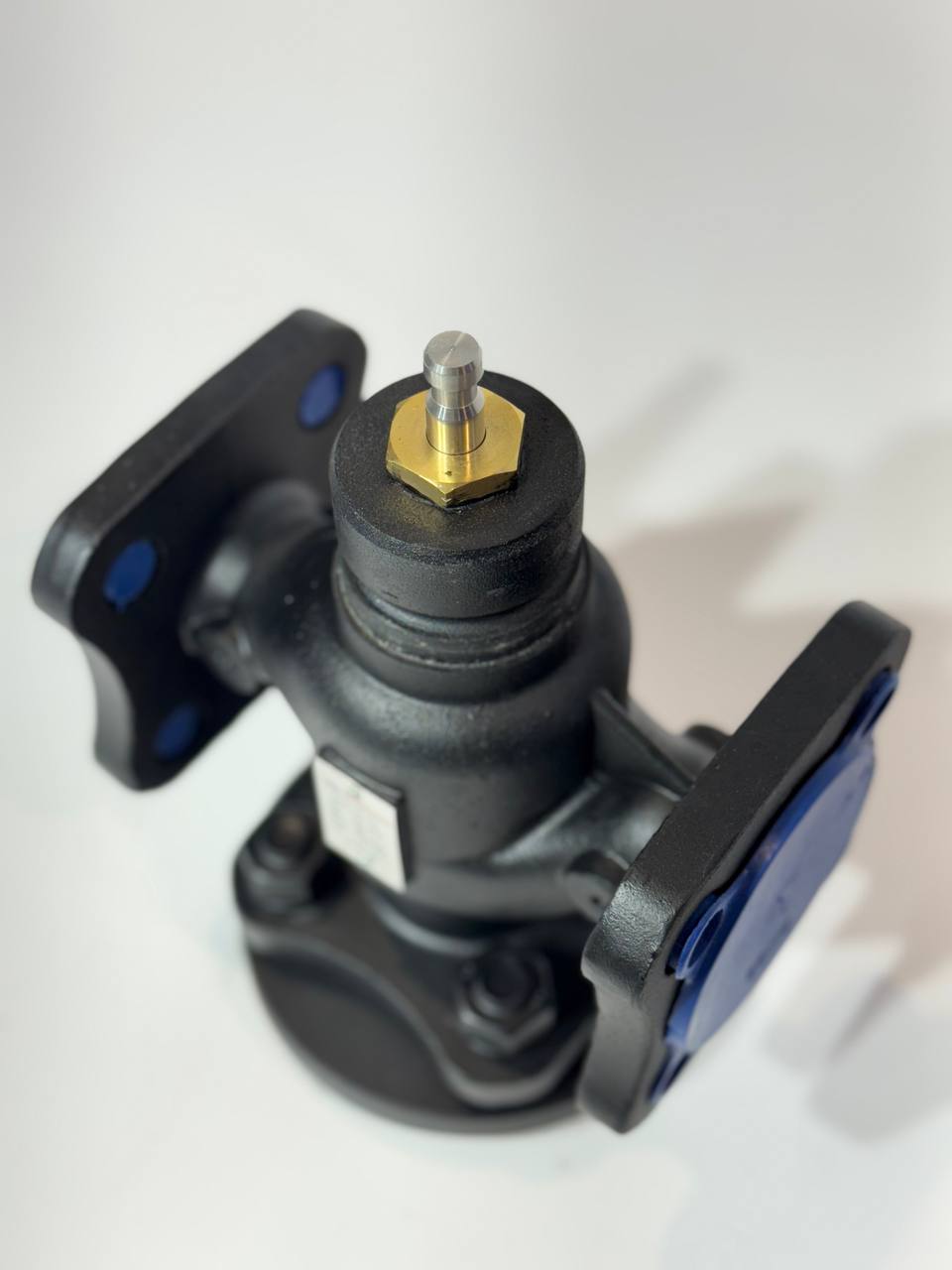

Регулирующий клапан Рубикон RVF2 предназначен для применения в системах тепло- и холодоснабжения зданий. Линейная характеристика, динамический диапазон 50:1, корпус из высокопрочного чугуна.
Клапан разработан для надёжной работы в составе автоматизированных узлов теплоснабжения. Все материалы и характеристики оптимизированы для российских условий эксплуатации.
Корпус клапана изготовлен из высокопрочного чугуна EN-GJS-400-18-LT — материала с повышенной стойкостью к ударным нагрузкам и температурным перепадам. Это же марка используется в клапанах ведущих мировых производителей.
Линейная зависимость расхода от хода штока обеспечивает предсказуемое поведение клапана при автоматическом регулировании. Контроллер управления точно рассчитывает необходимое положение клапана для поддержания заданной температуры.
Клапан стабильно регулирует расход в диапазоне от 2% до 100% от максимального значения. Это позволяет точно управлять тепловой нагрузкой как при минимальном потреблении (ночной режим), так и при пиковой нагрузке.
Минимальная протечка через закрытый клапан — важный параметр для систем ГВС и отопления. Значение 0,01% от Kvs соответствует классу плотности IV по EN 1349 и обеспечивает надёжное закрытие при отключении систем здания.
Детали, контактирующие с теплоносителем, выполнены из нержавеющей стали — стойкой к коррозии и эрозии. Уплотнение сальника из EPDM совместимо с водой, гликолем и обеспечивает герметичность при температурах до 150°C.
Электропривод серии RAD может быть повернут вокруг своей оси на любой угол без демонтажа клапана. Это упрощает монтаж в стеснённых условиях технических помещений и позволяет расположить привод в удобном для обслуживания положении.
При оформлении заказа укажите кодовый номер нужного типоразмера. Все клапаны рассчитаны на PN 25 бар и ΔPmax = 16 бар.
| DN, мм | Kvs, м³/ч | PN, бар | ΔPmax, бар | Кодовый номер |
|---|---|---|---|---|
| 15 | 0,63 | 25 | 16 | V003051 |
| 15 | 1,0 | V003052 | ||
| 15 | 1,6 | V003053 | ||
| 15 | 2,5 | V003054 | ||
| 15 | 4,0 | V003055 | ||
| 20 | 6,3 | V003056 | ||
| 25 | 10 | V003057 | ||
| 32 | 16 | V003058 | ||
| 40 | 25 | V003059 | ||
| 50 | 40 | V003060 |
ΔPmax — максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана.
Полные технические характеристики по всем типоразмерам.
| Параметр | DN 15 | DN 20 | DN 25 | DN 32 | DN 40 | DN 50 |
|---|---|---|---|---|---|---|
| Пропускная способность Kvs, м³/ч | 0,63; 1,0; 1,6; 2,5; 4,0 | 6,3 | 10 | 16 | 25 | 40 |
| Ход штока, мм | 19 | 19 | 19 | 19 | 19 | 19 |
| Динамический диапазон регулирования | 50:1 | |||||
| Характеристика регулирования | Линейная | |||||
| Коэффициент начала кавитации Z | ≥ 0,5 | |||||
| Протечка через закрытый клапан, % от Kvs | 0,01 | |||||
| Условное давление PN, бар | 25 | |||||
| Рабочая среда | Вода или 30% водный раствор гликоля | |||||
| рН среды | 7–10 | |||||
| Температура регулируемой среды Т, °C | 1–150 | |||||
| Присоединение | Фланцевое, PN 25 бар по EN 1092-2 | |||||
| Материалы | ||||||
| Корпус клапана и крышка | Высокопрочный чугун EN-GJS-400-18-LT (GGG40) | |||||
| Седло, золотник и шток | Нержавеющая сталь | |||||
| Уплотнение сальника | EPDM | |||||
Все размеры в мм. Фланцевое присоединение по стандарту EN 1092-2.
| DN | H | H' | K | L | D | h | h1 | Кол-во отв. | Масса, кг |
|---|---|---|---|---|---|---|---|---|---|
| 15 | 128 | 570 | 65 | 130 | 95 | 66 | 130 | 4 | 4,50 |
| 20 | 143 | 570 | 75 | 160 | 105 | 66 | 130 | 4 | 5,33 |
| 25 | 152,5 | 373 | 85 | 160 | 115 | 66 | 130 | 4 | 5,65 |
| 32 | 178,5 | 571 | 100 | 180 | 140 | 66 | 130 | 4 | 9,50 |
| 40 | 194 | 560 | 110 | 200 | 150 | 66 | 130 | 4 | 10,3 |
| 50 | 212 | 570 | 125 | 230 | 165 | 66 | 130 | 4 | 11,81 |

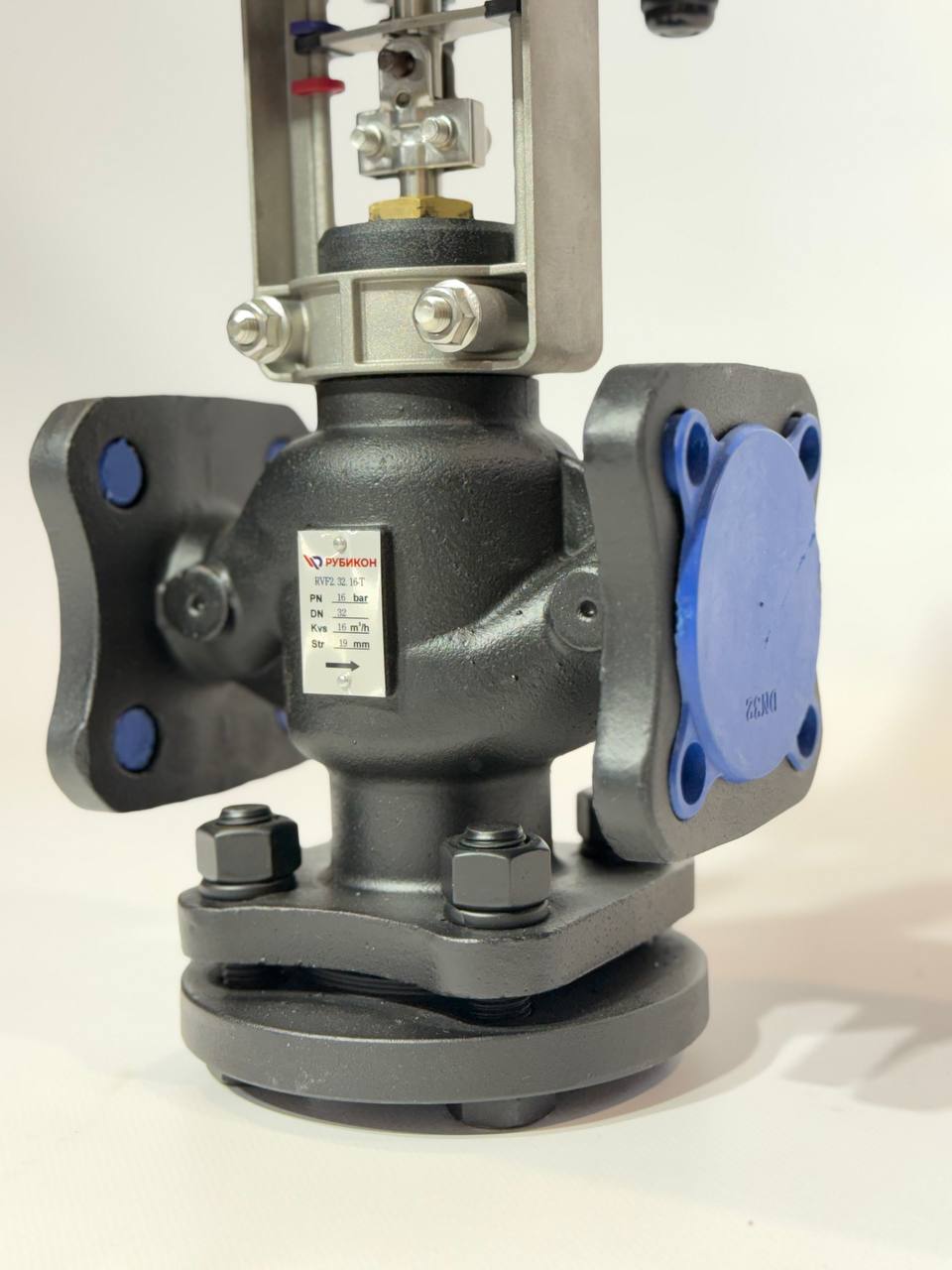

Клапан RVF2 поставляется в комплекте с электроприводом Рубикон серии RAD. Привод монтируется непосредственно на клапан без переходников.
Электропривод для питания 230В переменного тока
Электропривод для питания 24В переменного тока
